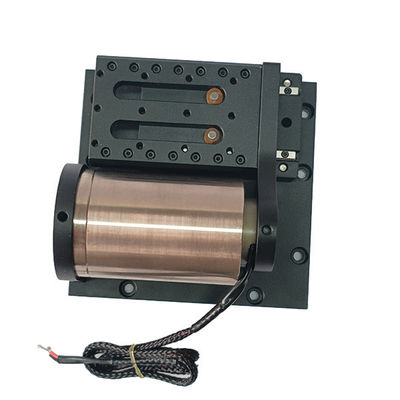

Optik ekipman uygulamaları için Yüksek Hızlı Ses Bobine Motor Modülü

  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
  • High-Acceleration Voice Coil Motor Module For Optical Equipment Applications
Place of Origin China Suzhou
Marka adı SUPT MOTION
Sertifika ISO9001,CCC.CE
Model numarası VCAR1351-0310-00A
Min sipariş miktarı ≥1
Fiyat $155
Packaging Details Carton Packaging etc
Teslim süresi <i>1-5pcs ,5 days .</i> <b>1-5 adet, 5 gün.</b> <i>&gt;20pcs ,To be negotiated</i> <b>&gt; 20 adet,
Payment Terms T/T
Supply Ability Interview

Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Sürekli kuvvet (N) 376.8 Maksimum hareket(mm) 31
İletişim protokolü Modbus, Profibus, Profinet Değerlendirilmiş Akım 19.9 bir
Hız (RPM) Yüksek hız Gerilim 73,5V
Modülerlik Modüler tasarım Tepe kuvveti (N) 1351
Vurgulamak

Yüksek hızlandırma ses bobini motoru

,

Optik ekipmanlar için ses bobini motoru

,

Optik ekipman motor modülü
Mesaj bırakın
Ürün Açıklaması

Ürün Tanımı:

Tek eksenli ses bobine motor modülleri kısa zamanlı kapalı döngü servo uygulamaları için tasarlanmıştır.Hafif hareketli parçalar ve hızlı tepki (milisaniye düzeyinde 20G'ye kadar hızlandırma ile), bu modüller, olağanüstü bir istikrar için hassas işlenmiş havacılık sınıfı alüminyum tabanları kullanır ve yüksek hızlı salınımlı ters hareket sağlar.Dönüştürme cihazı gerektirmeyen, bakımsız işleyiş ve uzun ömürlüdürler. Konumu, hızı, hızlanmayı ve itici gücü doğru kontrol etmeyi sağlarlar.

Ses bobine motor modülleri, yüksek hassasiyetli konumlandırma, hızlı yanıt ve istikrarlı ışık kontrolü sunan optik ekipmanlarda temel bileşenlerdir.Çeşitli optik uygulamalar için uygundurlar ve görüntüleme kalitesini ve operasyonel verimliliği artırmada merkezi bir rol oynarlar..

Kameralarda ve video ekipmanlarında, otomatik odaklama (AF) ve optik görüntü dengeleme (OIS) modüllerini güçlendirirler.Ses bobine motor modülleri, anlık hassas odaklama için mikrometreler seviyesinde hızlı lens yer değiştirmesini sağlarken, el sallamaları nedeniyle lens kayması için gerçek zamanlı olarak telafi ederBu, özellikle akıllı telefon tele fotoğrafçılığında ve profesyonel DSLR video kaydında görüntü berraklığını önemli ölçüde artırır.

Lazer işleme ekipmanlarında, lazer galvanometrelerini veya odaklama lenslerini çalıştırırlar. Ses bobine motor modülleri, lazer odak noktalarının 50m/s2'ye kadar hızlandırılmasıyla yüksek frekanslı ayarlanmasını sağlar.Lazer yörüngelerinin işleme yollarına tam olarak uymasını sağlamak.

Mikroskoplarda, projektörlerde ve ekran cihazlarında, hızlı konumlandırmayı ve objektif lens değiştirmeyi sağlarlar.Ses bobine motorları, görüntü ofsetini düzeltmek için lens mikro ayarlarını yönlendirirYüksek kaliteli LCD ekran arka ışık modülleri, ekran kontrastını artırarak ince tanelerle yerel parlaklık modülasyonu elde etmek için ışık valf diyaframını kontrol ederler.





Özellikleri:

  • Ürün Adı: Motor Modülleri
  • İletişim Protokolü: Modbus, Profibus, Profinet
  • Hız ((RPM): Yüksek hız
  • Verimlilik: IE 1
  • Rütbeli akım: 19.9 A
  • Tip: Modüler Motor Sistemi


Teknik parametreler:

Ürün modeli Zirve Gücü
(N)		 Sürekli Güç
25°C'de (N)		 Toplam Yükleme
(mm)		 Maksimum Voltaj
(V)		 Geri EMF Sabiti
(V/m/s)		 Bobinin ağırlığı
(g)		 Stator çapı (mm) Uzunluğu
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7
Optik ekipman uygulamaları için Yüksek Hızlı Ses Bobine Motor Modülü 0

Uygulamalar:

SUPT MPTION'un ses bobine motor modülleri kalite açısından mükemmellik peşinde.ve optik ekipman sektörleri.



Ses bobine motorunun ana kullanımı:
1Yarım iletken endüstrisi: Kablolama, kesme, sondaj, ulaşım sistemleri, kaynak, robotik.

2- Valf işlemi alanında:Tip ölçüm valfleri, basınç test sistemleri, pnevmatik valf kimyası

Enjeksiyon sistemi.
3Mikro makine endüstrisi: Besleme sistemleri, mikro delme, hassas damgalama.
4Titreşim Sistemi: Sallama masası, titreşim platformu.
5.Tıbbi alan: Mikro enjeksiyon sistemi, solunum ekipmanları, test ekipmanları.
6Havacılık Teknolojisi:Uçuş kontrol sistemi, pilot geri bildirim sistemi.
7.Ticari kullanım alanı: Bilgisayar soğutma pompası miniatür kamera otomobil Odaklama sistemi.
8Otomasyon endüstrisi:Lazer ekipmanları,Çekiciler, test ekipmanları, tekstil makineleri.

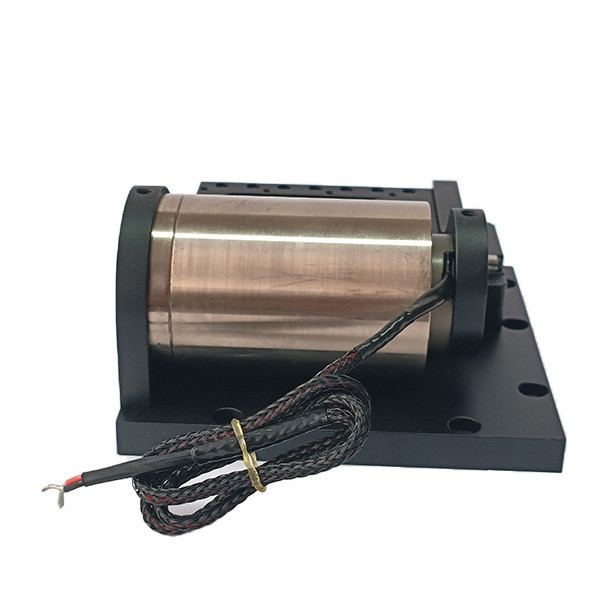

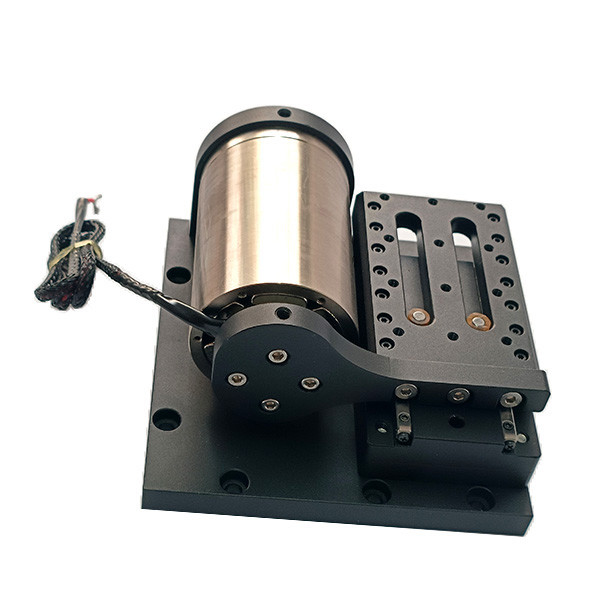

Optik ekipman uygulamaları için Yüksek Hızlı Ses Bobine Motor Modülü 1Optik ekipman uygulamaları için Yüksek Hızlı Ses Bobine Motor Modülü 2
