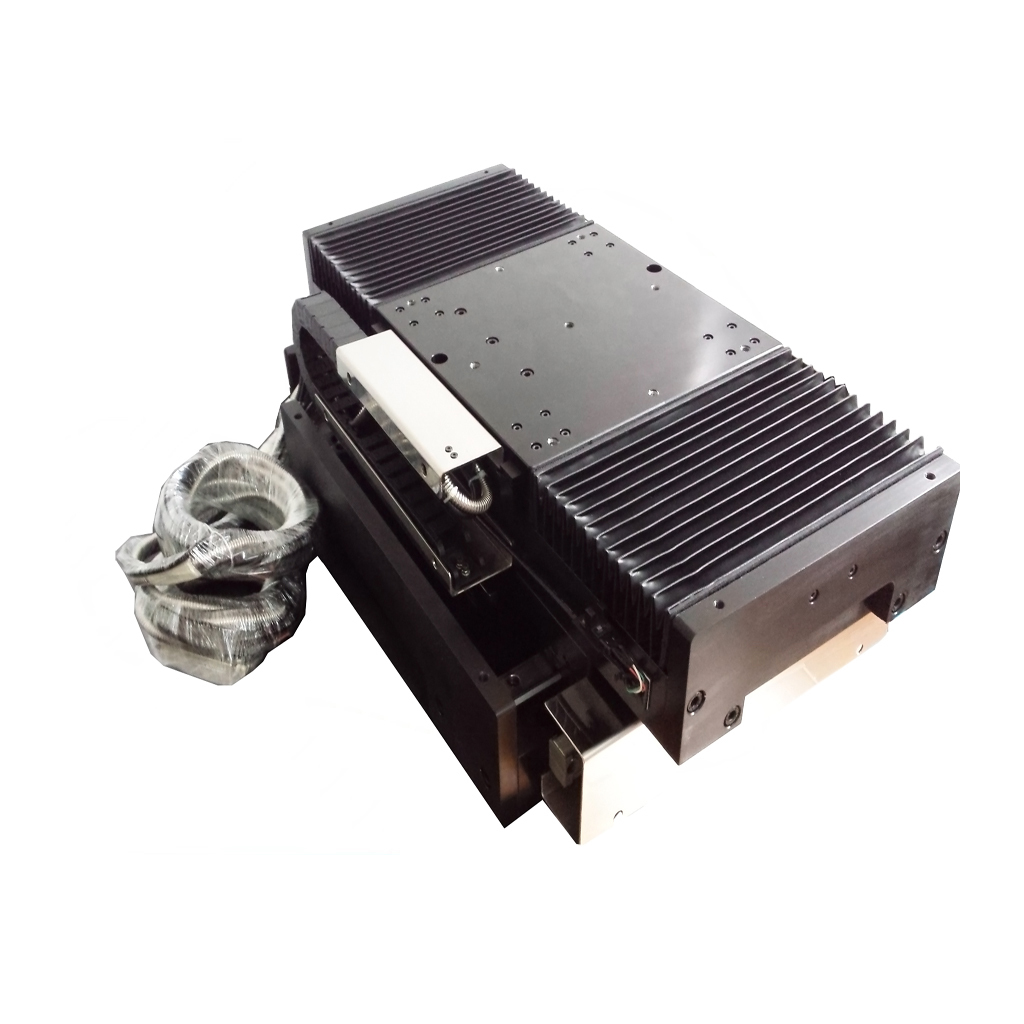

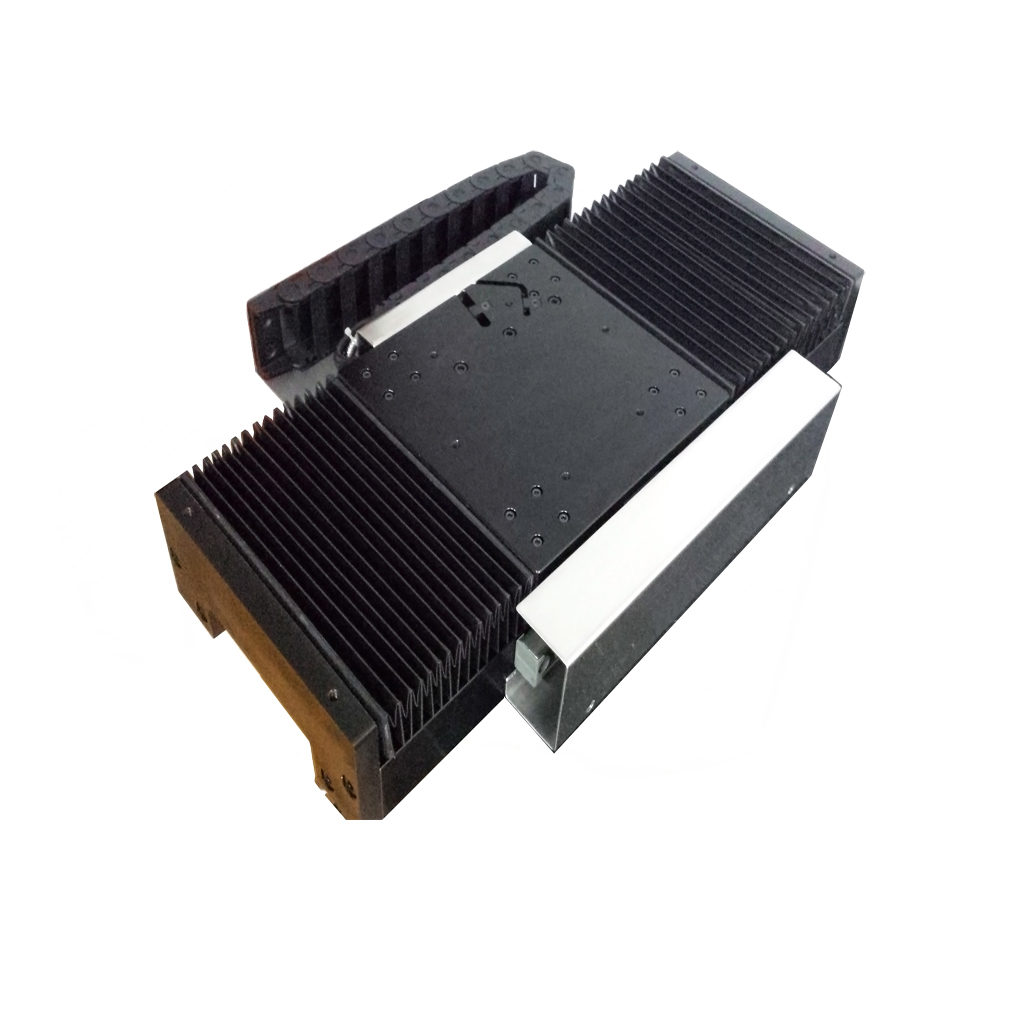

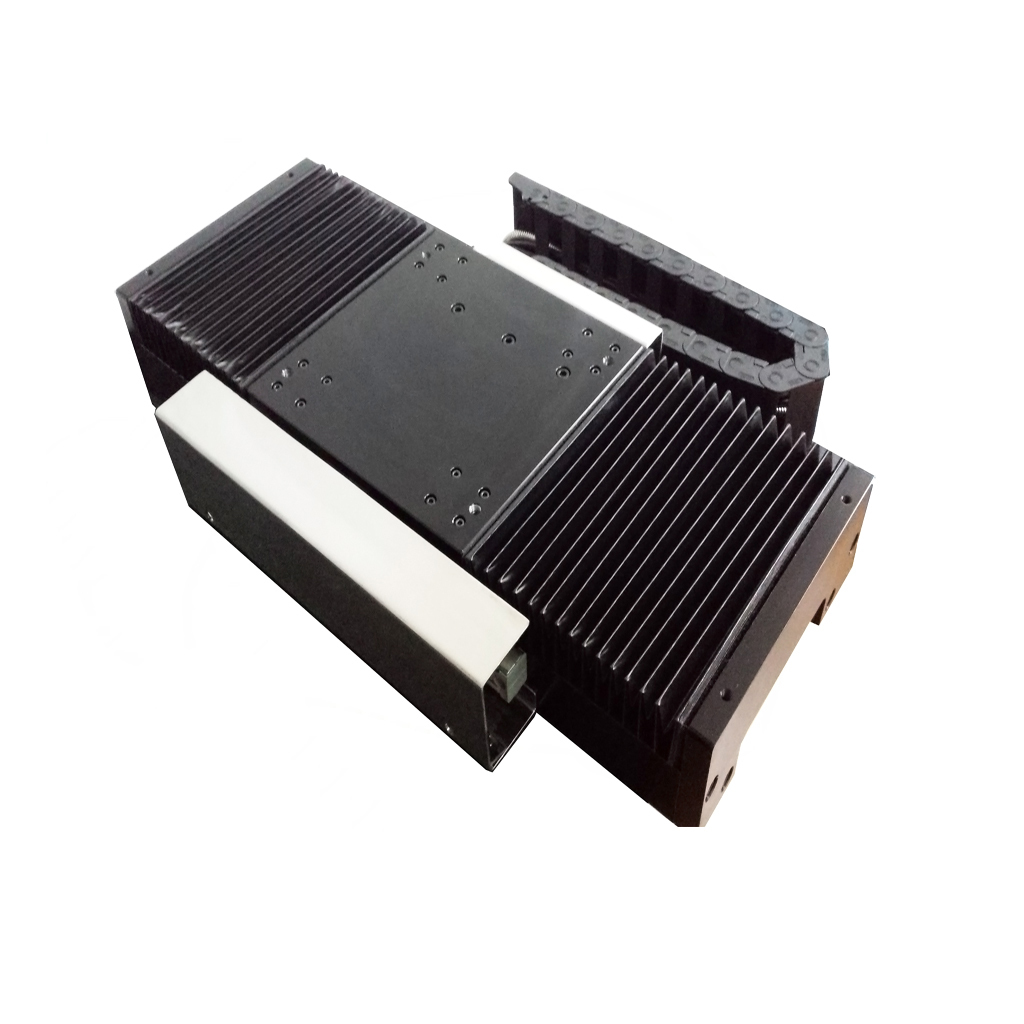

Özelleştirilebilir Strok Uzunluklarına Sahip Yüksek İtki U Şekilli Lineer Motor Modülleri
| Menşe yeri | Jiangsu, Çin |
|---|---|
| Marka adı | SUPT MOTION |
| Sertifika | ISO9001-2000 |
| Model numarası | MLCA-0040-135-00 |
| Min sipariş miktarı | 1 Adet |
| Fiyat | USD 100-200 / Piece |
| Ambalaj bilgileri | Anti-statik köpük korumalı ihracat sınıfı karton |
| Teslim süresi | Numuneler için 3-5 iş günü, toplu için 15-25 gün |
| Ödeme koşulları | T/T |
| Yetenek temini | IP40 |
Ürün ayrıntıları
| Zirve torku | 120 N | Motorlu Tip | Lineer motor Modülleri |
|---|---|---|---|
| GERİ EMF SABİT | 17,6 V/m/sn | Tepe akımı (lp) | 4,2 bir |
| Bobin ağırlığı | 0,42 kilo | Direnç(LL)(R) | 9.4 Ω |
| 25 C'de Sürekli Tork | 40 N | Malzeme | Alüminyum Alaşım |
| Ürün modeli | MLCA-0040-135-00 |
Ürün Açıklaması
Ürüne Genel Bakış
SUPT MOTION MLCA-0040-135-00, MLFA serisi statorla (manyetik ray) uyumlu olacak şekilde tasarlanmış U şeklinde bir lineer motor armatürüdür. 120 N'lik bir tepe itme kuvvetine, 40 N'lik sürekli bir itme kuvvetine, 30 mm'lik bir kutup aralığına ve 0,42 kg'lık bir armatür ağırlığına sahiptir. Doğrusal bir kodlayıcıyla birlikte kullanıldığında yüksek hassasiyette konum kontrolü sağlar.
Lineer motorlar, yüksek hızlanma, düzgün itme özellikleri, modüler tasarım, serbestçe uzatılabilir strok, sessiz çalışma ve bakım gerektirmeyen performans gibi önemli avantajlar sunar.
U şeklindeki lineer motor, sıfır boşlukla düzgün hareket elde etmek için manyetik çekim ve çarpma etkilerini ortadan kaldıran çekirdeksiz bir tasarım kullanır. Stator manyetik rayları süresiz olarak bağlanabilir, bu da stroku teorik olarak sınırsız hale getirir; bu da onu özellikle uzun stroklu, yüksek hızlı konumlandırma gerektiren uygulamalar için uygun hale getirir. Vidalı sürücülerle karşılaştırıldığında lineer motorlar ara dönüştürme mekanizmaları gerektirmez, bu da sistem yapısını basitleştirir ve dinamik yanıt bant genişliğini geliştirir.
Ürün Avantajları
Modüler Tasarım: Esnek konfigürasyon için hareketli ve sabit bileşenlerin bağımsız seçimi
Sınırsız Vuruş Uzatma: Her türlü strok gereksinimini karşılamak için uzatılabilir sabit bileşenler
Bakım Gerektirmeyen Çalışma: Mekanik aşınma olmayan temassız tahrik
Yüksek Hızlanman: Yüksek itme kuvveti, yüksek dinamik tepkiye olanak sağlar
Sessiz Çalışma: Dişli veya kurşun vida sesi yok
Anahtar Kelimeler: U-şekilli lineer motor, lineer motor modülü, modüler lineer motor, uzun stroklu lineer platform, yüksek itmeli lineer motor
Özellikler
| Parametre | Değer |
| Tepe İtkisi | 120 N |
| Sürekli İtme | 40 N |
| Tepe Akımı | 4,2 bir |
| Sürekli Akım | 1,4 bir |
| İtme Sabiti | 30,4 Yok |
| Geri-EMF Sabiti | 17,6 V/m/sn |
| Kutup Aralığı | 30mm |
| Taşıyıcı Kütle | 0,42 kilo |
| Doğrusal motor performans parametreleri | ||||
| A Serisi--MLCA(Dinamik) MLFA(Stator) | ||||
| Model/Par | MLCA-0020-075-00 | MLCA-0040-135-00 | MLCA-0080-255-00 | |
| Tepe kuvveti (Fp) | N | 60 | 120 | 240 |
| Tepe akımı (lp) | Amper | 4.8 | 4.2 | 4.2 |
| Sürekli kuvvet(Fc) | N | 20 | 40 | 80 |
| Sürekli akım (lc) | Amper | 1.6 | 1.4 | 1.4 |
| Aktüatör sabitleri(DC motor dönüşümü/3p)(Ka) | N/W | 5.65 | 7.9 | 11.2 |
| Sabit İtme(LL)(Kf) | N/Amper | 15.3 | 30.4 | 60.3 |
| Geri EMF sabiti(LL)(Kb) | V/m/sn | 8.8 | 17.6 | 34.8 |
| Elektrik sabiti(Te) | Bayan | 0,3 | 0,3 | 0,3 |
| Direnç(LL)(R) | @25°C | 4.8 | 9.4 | 19.2 |
| Endüktans(LL)(l) | mh | 1.51 | 3 | 6 |
| Isı transfer katsayısı (Rth) | °C/W | *3.9 | *1,9 | **1.3 |
| Bobin maksimum sıcaklığı (Tmax) | °C | 120 | 120 | 120 |
| Mıknatıs Kutup aralığı (2T) | mm | 30 | 30 | 30 |
| Taşıyıcı ağırlığı | Kilogram | 0,24 | 0,42 | 0.82 |
Başvuru
Yarı İletken Gofret Transfer Platformları
Düz Panel Ekran (FPD) Denetim Ekipmanı
Elektronik Bileşenler için Yüzey Montaj Teknolojisi (SMT) Üretim Hatları
Lazer Kesim ve Gravür için XY Aşamaları
Lojistik Ayırma ve Malzeme Taşıma Sistemleri
Özelleştirme Notları: Bu ürün, strok uzunluğunun, itme değerlerinin ve kılavuz ray konfigürasyonlarının özelleştirilmesini destekler ve gerektiğinde optik kodlayıcılar veya Hall etkisi sensörleriyle entegre edilebilir.
