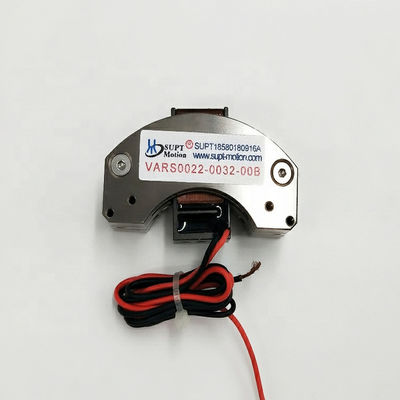

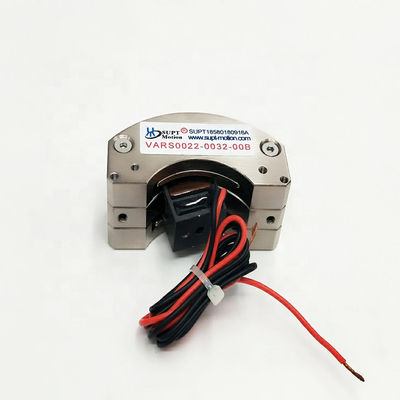

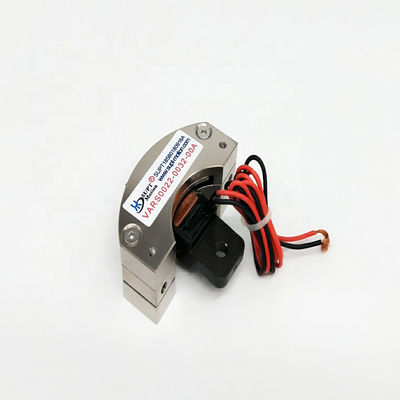

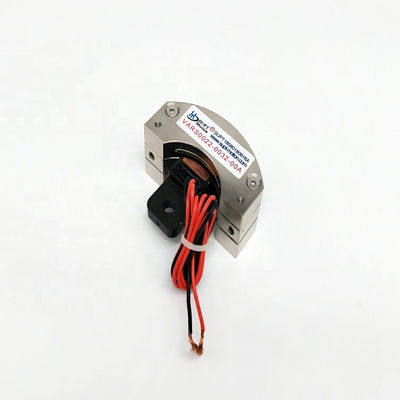

Kısa Yanıt Zamanı Rotary Voice Coil Micro Voice Coil Actuator For Valve Brake
| Menşe yeri | Jiangsu, Çin |
|---|---|
| Marka adı | SUPT |
| Sertifika | ce,ISO9001,CCC |
| Model numarası | VARS0022-032-00A |
| Min sipariş miktarı | ≥1 |
| Fiyat | $145.00/pieces 1-59 pieces |
| Ambalaj bilgileri | Karton Ambalaj |
| Teslim süresi | 1-5 ürün 5-7 gün sevkiyat, numuneler 3-5 gün, müzakere edilecek toplu |
| Ödeme koşulları | T/T |
| Yetenek temini | Ayda 1000 Adet/Adet |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Garanti | 3ay-1 yıl | Kullanımı | TEKNE, Araba, Elektrikli Bisiklet, medikal, yarı iletken, havacılık, valf kontrolü, vibrasyon platfo |
|---|---|---|---|
| Türü | Mikro Motor | tork | 30 |
| Yapı | KALICI Mıknatıs | komütasyon | fırçalamak |
| Koruma Özelliği | Tamamen Kapalı | Hız(RPM) | 20 |
| Sürekli Akım(A) | 1.4A | Verimlilik | yani 1 |
| Tepe torku (Nm) | 0,22 | Maksimum hareket(mm) | 32 |
| Mini ses bobini aktüatörü (V) | 15.5 | Sürekli tork(Nm) | 0.12 |
| Geri EMF Sabiti(LL)(Kb) | 0,16 | Bobin ağırlığı (g) | 21.5 |
| Uzunluk(mm) | 60 | Genişlik(mm) | 51.5 |
| Yükseklik(mm) | 26 | Liman | Şangay |
| Vurgulamak | Kısa Yanıt Zamanı Döner Ses Bobini,Valf fren için döner ses bobini 20RPM,Mikro Ses Bobine Etkinleyici 20RPM |
||
Ürün Açıklaması
Kısa Yanıt Zamanı, Valf Fren Yüksek Hızlandırma için Mini Ses Bobine Aktifleştiricisi
Ürün Tanımı
Swing modlu döner ses bobine motoru, valf aktüatörlerinde çok önemli bir rol oynar.Bu motorun benzersiz tasarımı, sınırlı bir açı aralığında doğru ve duyarlı hareket sunmasını sağlar, ince ayarların ve hızlı tepkilerin gerekli olduğu uygulamalar için ideal bir seçim haline getirir.Swing modlu döner ses bobin motoru, valflerin verimli ve güvenilir çalışmasını sağlar, süreç kontrolünün ve sistem performansının iyileştirilmesine katkıda bulunur.
Swing tipi ses bobine motor serisi, dikdörtgen serisi ürünlerinin teknolojisini benimser ve dikdörtgen serisi ürünlerini belirli bir öncelikli açı konumlandırma sistemi oluşturmak için bükür.100 dereceye kadar tork sağlar., hafif ağırlığa, yüksek frekans tepkisine, yüksek hızlanmaya, yüksek doğruluğa, yüksek hassasiyete, düşük gürültüye ve yüksek güvenilirliğe sahiptir.Swing tipi ürünler tipik olarak ayna belirleyicilerinde lazer teknolojisinde kullanılır., swing tipi valf frenleri, swing tipi konumlandırma sistemleri ve uçuş kontrolörleri, yarı iletken endüstrisi, otomasyon, uçak endüstrisi ile ilgili, bu ideal bir seçim,Uygulamalar üstün ve güvenilir bir performansı olan bir döner motor gerektirir.
|
Ses bobine motorunun ana kullanımı: |
|
1Yarım iletken endüstrisi: Kablolama, kesme, sondaj, ulaşım sistemleri, kaynak, robotik. |
|
2- Valf işlemi alanında:Tip ölçüm valfleri, basınç test sistemleri, pnevmatik valf kimyası Enjeksiyon sistemi. |
|
3Mikro Makine endüstrisi: Besleme sistemleri, mikro delme, hassas damgalama. |
|
4Titreşim Sistemi: Sallama masası, titreşim platformu. |
|
5.Tıbbi alan: Mikro enjeksiyon sistemi, solunum ekipmanları, test ekipmanları. |
|
6Havacılık Teknolojisi:Uçuş kontrol sistemi, pilot geri bildirim sistemi. |
|
7.Ticari kullanım alanı: Bilgisayar soğutma pompası miniatür kamera otomobil Odaklama sistemi. |
|
8Otomasyon endüstrisi:Lazer ekipmanları,Çekiciler, test ekipmanları, tekstil makineleri. |
Teknik parametreler:
| Swing tipi VARS Serisi Mini ses bobini aktüatörü | ||||||||
| Model | En yüksek tork (N-M) | Sürekli tork25°C ((N-M) | En fazla yolculuk (mm) | Voltaj ((V) | Geri EMF sabiti ((V/m/S) | Bobin ağırlığı ((g) | Genişlik*yükseklik (mm) | Uzunluk ((mm) |
| VARS0008-026-00A | 0.080 | 0.045 | 26.0 | 6.4 | 0.045 | 11.7 | 39.8 çarpı 26.1 | 35.00 |
| VARS0017-090-00A | 0.170 | 0.110 | 90.0 | 11.1 | 0.11 | 18.0 | 44*39 | 70.00 |
| VARS0022-032-00A | 0.220 | 0.120 | 32.0 | 15.5 | 0.16 | 21.5 | 51.5*26 | 60.00 |
| VARS0042-040-00A | 0.420 | 0.380 | 40.0 | 3.5 | 0.12 | 38.0 | 53.6*30.3 | 82.00 |
| VARS0077-020-00A | 0.770 | 0.630 | 20.0 | 6.7 | 0.24 | 66.0 | 50*30 | 75.00 |
| VARS0084-030-00A | 0.840 | 0.600 | 30.0 | 6.3 | 0.2 | 54.2 | 48.9*30.6 | 75.00 |
| VARS0120-020-00A | 1.200 | 1.200 | 20.0 | 8.4 | 0.67 | 65.0 | 73.5*32 | 80.00 |
| VARS0706-014-00A | 7.100 | 2.100 | 14.0 | 52.4 | 1.03 | 220.0 | 65 çarpı 54.5 | 115.00 |
| VARS4520-030-00A | 45.200 | 19.000 | 30.0 | 71.5 | 4.3 | 1300.0 | 240*78 | 240.00 |
Sallanan bir ses bobine motorunun teknik prensibi nedir?
Swing Mode Rotary Voice Coil Motor, dönme hareketi elde etmek için akım ve manyetik alanın etkileşimini kullanan özel bir motor türüdür.Teknik prensibi Lorentz kuvvetine ve Faraday elektromanyetik indüksiyon prensibine dayanır.Aşağıdaki bir salıncak ses bobine motorunun teknik prensibi:
1Manyetik alan ve bobin: Swing tipi bir ses bobin motorunun çekirdeği, motor çerçevesine sabitlenmiş dairesel bir bobindir.Dairesel bobin, elektrik uygulayarak manyetik alan üreten elektrik akımının ileticisidir..
2Kalıcı mıknatıs: Dairesel bobinin etrafına kalıcı bir mıknatıs (genellikle güçlü manyetik) yerleştirin.Daimi mıknatıs, sarmaşının içinden geçen akımla etkileşime giren sabit bir manyetik alan oluşturur.
3Lorentz kuvveti: Akım dairesel bir sarmaldan geçerken, sarmalın içindeki akım, kalıcı mıknatıs tarafından oluşturulan manyetik alanla etkileşime girer ve Lorentz kuvveti oluşturur.Lorentz kuvveti, akım ve manyetik alanın yönüne dik bir kuvvettir., ve kuvvetin yönü sol el kuralına göre belirlenebilir.
4. Dönüştürme tork üretimi: Lorentz kuvveti nedeniyle, dairesel bobin dönmeye başlar. Lorentz kuvveti, bobinin manyetik alandaki bir dönüştürme deneyimlemesine neden olur ve bobinin dönmesine neden olur.
5Hareket Kontrolü: Bobin içindeki akımı ve yönü ayarlayarak, salınım tipi ses bobin motorunun hızı ve yönü kontrol edilebilir.Akımdaki değişim Lorentz kuvvetinde bir değişime neden olur., böylece motorun dönüş hızını ayarlamak.
6Geri bildirim sistemi: Kapalı döngü kontrolü elde etmek için,konum veya açı sensörleri (kodlayıcılar gibi) motorun gerçek hareketini gerçek zamanlı olarak izlemek ve geri bildirim kontrolü sağlamak için motora entegre edilebilir.
