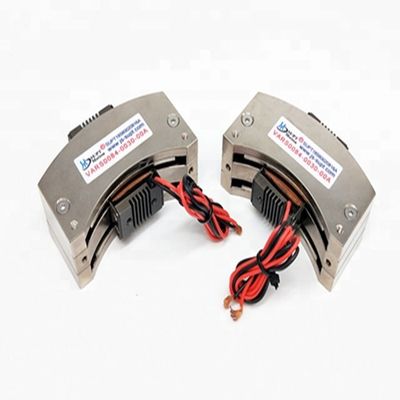

Yüksek hassasiyetli döner ses bobini motoru odaklama lens kaydırıcısı için hareketli bobin aktüatörü
| Menşe yeri | Jiangsu, Çin |
|---|---|
| Marka adı | SUPT |
| Sertifika | ce, ISO9001 |
| Model numarası | VARS0084-030-00A |
| Min sipariş miktarı | 2 parça |
| Fiyat | $215.00/pieces 2-29 pieces |
| Ambalaj bilgileri | Karton Ambalaj |
| Teslim süresi | Genel 5-7 gün teslimat, hızlı 3-5 gün, müzakere edilecek toplu |
| Ödeme koşulları | T/T |
| Yetenek temini | Ayda 1000 Adet/Adet |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Garanti | 3ay-1 yıl | Kullanımı | TEKNE, Araba, 3D Printing,Mikroskop,Robot,Tıbbi Vantilatörler,Optik proje |
|---|---|---|---|
| Türü | Mikro Motor | tork | 30 |
| Yapı | KALICI Mıknatıs | komütasyon | fırçalamak |
| Koruma Özelliği | Tamamen Kapalı | Hız(RPM) | Değişken Hız |
| Sürekli Akım(A) | 2.8 | Verimlilik | yani 1 |
| Tepe torku (Nm) | 0,84 | Maksimum hareket(mm) | 30 |
| ses bobini motoru (V) | 6.3 | Sürekli tork(Nm) | 0,84 |
| Geri EMF Sabiti(LL)(Kb) | 0.2 | Bobin ağırlığı (g) | 54.2 |
| Uzunluk(mm) | 75 | Genişlik(mm) | 48.9 |
| Yükseklik(mm) | 30.6 | Uygulamalar | Yarı iletken, Otomasyon, Uçak endüstrisi |
| Liman | Şangay | ||
| Vurgulamak | Yüksek hassasiyetli döner ses bobini motoru,Döner Ses Bobine Motoru 2.8A,Hareketli bobin aktüatörü 2.8A |
||
Ürün Açıklaması
Yeni Ses Bobine Motoru Odaklandırma Lens Kaydırıcı Yüksek Doğruluk Yüksek Frekans
Ürün Tanımı
Odaklama lenslerinde swing tipi yeni ses bobine motorlarının kullanımı genellikle odaklama lensinin odak uzaklığını ve ışığın odaklamasını değiştirmek için kesin ayarlanmasını içerir.Aşağıdaki odaklama lensinde swing tür yeni ses bobin motor genel kullanım yöntemi:
1. Motor montajı: Swing tipi yeni ses bobini motorunu odaklama lensine bağlı mekanik yapıya monte edin. Motor ve lens arasındaki bağlantının güvenli olduğundan emin olun.
2Lens Destek Yapısı: Odaklama lensinin, lensin motorun kontrolü altında küçük dönme veya salınım hareketlerine maruz kalmasını sağlayan bir destek yapısına monte edildiğinden emin olun.
3. Döngü bağlantısı: Motorun bobini kontrol devresine bağlayın. Bu kontrol devresinin giriş sinyaline dayanarak akımı kontrol edebilmesi,motorun dönüşünü veya salınımını kontrol ederek.
4Sensör montajı (ihtiyaç duyulmaz): Kapalı döngü kontrolü ve hassas geri bildirim gerekirse,lens'in gerçek konumunu izlemek için motor ve lens arasında bir konum sensörü veya açı kodlayıcısı kurulabilir.
5Kontrol Sistemi: Kontrol sinyalleri girerek motorun döndürülmesini veya salınımını kontrol edebilen bir kontrol sistemi oluşturur.
6Hareket Kontrolü: Motorun dönüşünü veya salınım açısını kontrol etmek için kontrol sinyalini gerçek ihtiyaçlara göre ayarlayın. Bu, merceğin konumunda hafif değişikliklere neden olabilir.
7Odaklama ayarlama: Motorun hareketini kontrol ederek, odaklama merceğine küçük ayarlamalar yapılır.böylece ışığın odak noktasını değiştirir.
8Gerçek zamanlı geri bildirim (ifadesi): Bir sensör kurulursa, merceğin konumu gerçek zamanlı olarak izlenebilir ve daha hassas odak kontrolü elde etmek için gerektiği gibi ayarlanabilir.
Teknik parametreler:
| VARS Serisi Swing tipi ses bobine motoru | ||||||||
| Model | En yüksek tork (N-M) | Sürekli tork25°C ((N-M) | En fazla yolculuk (mm) | Voltaj ((V) | Geri EMF sabiti ((V/m/S) | Bobin ağırlığı ((g) | Genişlik*yükseklik (mm) | Uzunluk ((mm) |

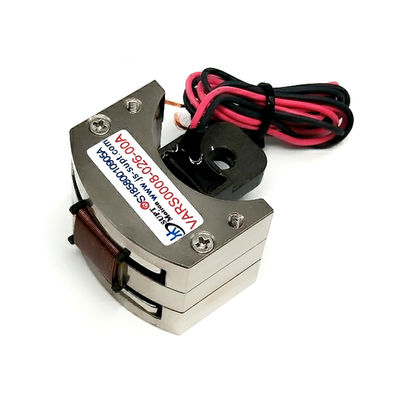

| VARS0008-026-00A | 0.080 | 0.045 | 26.0 | 6.4 | 0.045 | 11.7 | 39.8 çarpı 26.1 | 35.00 |
| VARS0017-090-00A | 0.170 | 0.110 | 90.0 | 11.1 | 0.11 | 18.0 | 44*39 | 70.00 |
| VARS0022-032-00A | 0.220 | 0.120 | 32.0 | 15.5 | 0.16 | 21.5 | 51.5*26 | 60.00 |
| VARS0042-040-00A | 0.420 | 0.380 | 40.0 | 3.5 | 0.12 | 38.0 | 53.6*30.3 | 82.00 |
| VARS0077-020-00A | 0.770 | 0.630 | 20.0 | 6.7 | 0.24 | 66.0 | 50*30 | 75.00 |

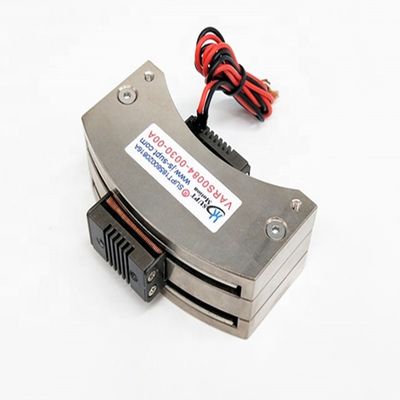

| VARS0084-030-00A | 0.840 | 0.600 | 30.0 | 6.3 | 0.2 | 54.2 | 48.9*30.6 | 75.00 |
| VARS0120-020-00A | 1.200 | 1.200 | 20.0 | 8.4 | 0.67 | 65.0 | 73.5*32 | 80.00 |
| VARS0706-014-00A | 7.100 | 2.100 | 14.0 | 52.4 | 1.03 | 220.0 | 65 çarpı 54.5 | 115.00 |
| VARS4520-030-00A | 45.200 | 19.000 | 30.0 | 71.5 | 4.3 | 1300.0 | 240*78 | 240.00 |
Uygulamalar:
Swing tipi ses bobine motor serisi, dikdörtgen serisi ürünlerinin teknolojisini benimser ve dikdörtgen serisi ürünlerini belirli bir öncelikli açı konumlandırma sistemi oluşturmak için bükür.Tipik tork 100 derece ve tork 50N-mYanıt sıklığı yüksektir, yanıt süresi kısa, yüksek hassasiyet, yüksek hız, yüksek hızlanma ve diğer özelliklere sahiptir.Swing tipi seri ürünü tipik olarak lazer teknolojisi ayna belirleyicisinde uygulanır., fayda modeli, yarı iletken endüstrisi, otomasyon ve uçak endüstrisi alanlarına ilişkin bir swing tipi valf fren, bir swing tipi konumlandırma sistemi ve bir uçuş kontrolörü ile ilgilidir.
