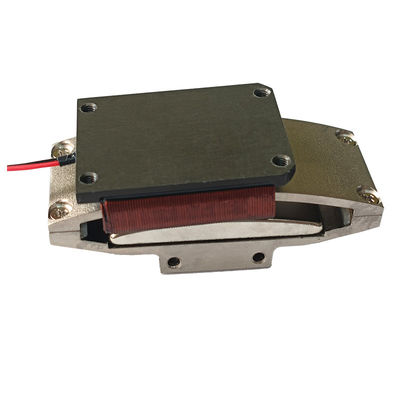

Yüksek hassasiyetli Mikro Döner Ses Bobine Motoru Aynalar için Düşük Gürültü Tasarımı
| Menşe yeri | Çin, Suzhou |
|---|---|
| Marka adı | SUPT MOTION |
| Sertifika | ISO9001 |
| Model numarası | VARS serisi |
| Min sipariş miktarı | 2 adet |
| Fiyat | $177 |
| Ambalaj bilgileri | Özelleştirilmiş ambalaj vb. |
| Teslim süresi | <i>1-5pcs ,5 days .</i> <b>1-5 adet, 5 gün.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 adet, |
| Ödeme koşulları | T/T |
| Yetenek temini | Müzakere edilecek |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Protect Feature | Totally Enclosed | Product Model | VARS0706-014-00A |
|---|---|---|---|
| Peak Torque | 7.1N.m | Motion Type | Rotary |
| Continous Torque | 2.1N-m | Actuation Method | Voice Coil Motor |
| Housing Material | Aluminum | Commutation | Brush |
| Max Voltage | 52.4V | Type | Micro Motor |
| Total Stroke degrees | 14mm |
Ürün Açıklaması
Ürün Tanımı:
Döner aktüatörler, tercih edilen açısal konumlandırma sistemini oluşturmak için yüksek çözünürlük sağlamak için dikdörtgen bir doğrusal aktüatör ve bükme ısı teknolojisini kullanır.Döner aktüatörler genellikle lazer teknolojisi için ayna pozisyon aktüatörleri olarak kullanılır, döner valf aktüatörleri, döner konumlandırma sistemleri ve uçuş kontrol aktüatörleri, döner aktüatör pazarları yarı iletken, otomotiv, endüstriyel ve havacılık endüstrisini içerir.
Aynalardaki döner ses bobine motorları için uygulama senaryoları şunlardır:
Kompozit eksen takip sistemlerinde, rotatif ses bobini motorlu aynalar, taşıyıcı titreşim veya hedef hareketi nedeniyle oluşan optik yol değişimlerini telafi etmek için hızlı eğimli aynalar (FSM) olarak çalışır.Lazer iletişim ve silah hedefleme gibi senaryolarda izleme doğruluğunu artırmak.
Rotary voice coil motors are used in astronomical telescopes or laser launching systems to compensate for beam aberrations caused by atmospheric turbulence or mechanical deformation by adjusting the mirror angle in real time, görüntü kalitesini veya ışın yönünü geri kazanır.
Lazer kesimi ve litografi gibi endüstrilerde, ışın taraması, odak pozisyonu düzeltmesi veya desen üretimi için aynaların hızlı saptırılması kontrol edilir.
Özellikleri:
Döner tip ses bobini motoru Hareketli bobinin hafif ağırlığı, kısa yanıt süresi, yüksek frekans.
Swing açısı 1-100 derece.
Döner: 1-50N.m.
Modüler tasarım, özelleştirilebilir.
Ürün parametreleri:
| Ürün modeli | En yüksek tork (N-m) |
Sürekli tork 25°C (N-m) |
Toplam Yükleme dereceler (mm) |
Maksimum Voltaj (V) |
Geri EMF Sabiti (V/m/s) |
Bobinin ağırlığı ((g) | Uzunluk (mm) |
Genişliği (mm) |
Yükseklik (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |

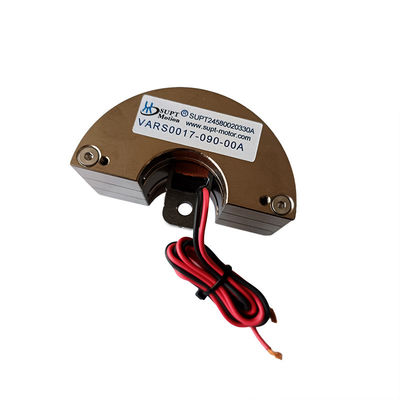

| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |

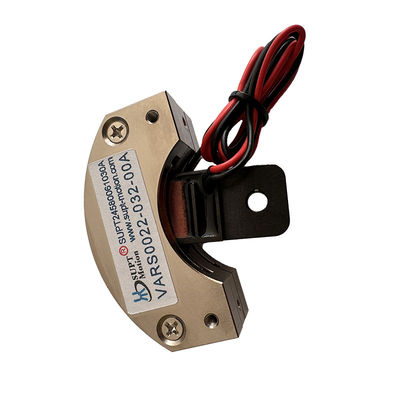

| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.14 | 60 | 25.8 | 0.52 | 115 | 115 | 65 | 54.5 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¢ 240 | 78 |
Uygulamalar:
Döner ses bobine motorlarının ana uygulamaları:
1Yarım iletken endüstrisi: kablolama, kesme, sondaj, ulaşım sistemleri, kaynak, robotik.
2Alan valf işleyişi: tip ölçüm valfleri, basınç testi sistemleri, pnevmatik valfler kimyasal enjeksiyon sistemleri.
3Havacılık teknolojisi: Uçuş kontrol sistemleri, pilot geri bildirim sistemleri.
4Ticari sektör: Bilgisayarlı soğutma pompaları, mikro kamera otomatik odaklama sistemleri.
5Otomasyon endüstrisi: lazer ekipmanları, dağıtımcılar, test ekipmanları, tekstil makineleri.
