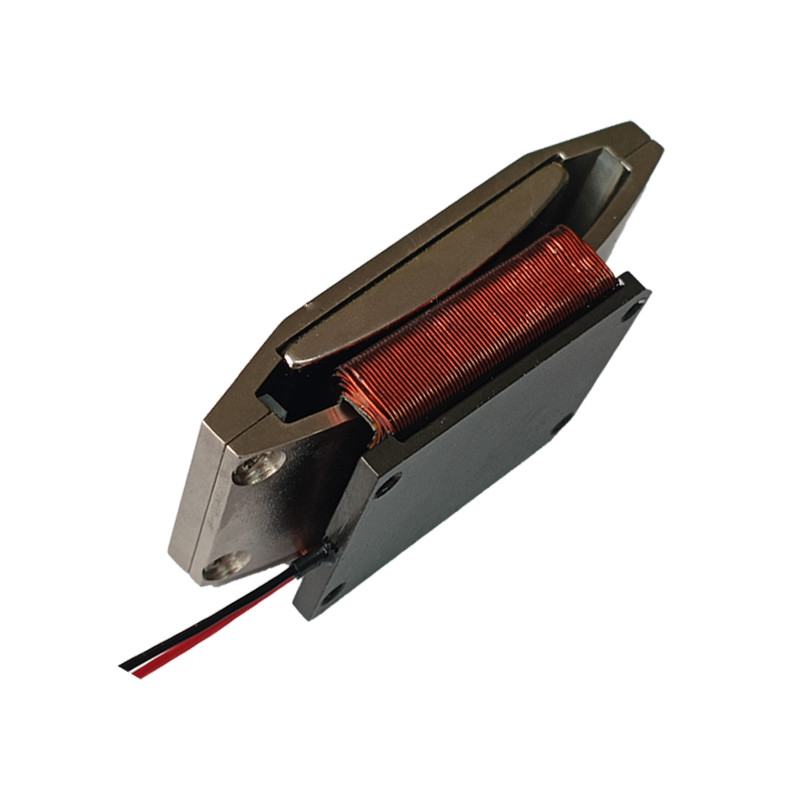

Yüksek hassasiyetli 90 derece döner ses bobini motoru tarama sistemleri için
| Menşe yeri | Çin, Suzhou |
|---|---|
| Marka adı | SUPT MOTION |
| Sertifika | ISO9001 |
| Model numarası | VARS serisi |
| Min sipariş miktarı | 2 adet |
| Fiyat | $149 |
| Ambalaj bilgileri | Özelleştirilmiş ambalaj vb. |
| Teslim süresi | <i>1-5pcs ,5 days .</i> <b>1-5 adet, 5 gün.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 adet, |
| Ödeme koşulları | T/T |
| Yetenek temini | Müzakere edilecek |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Warranty | 3months-1year | Model Number | VARS0017-090-00A |
|---|---|---|---|
| Speed | Variable Speed | Max Travel(mm) | 90° |
| Continous Torque | 0.1N-m | Max Voltage | 11.1V |
| Peak Thrust | 0.17N-m | Size | 70*41.5*39mm |
| Motion Type | Rotary motor | Weight(g) | 17.8 |
| Protect Feature | Totally Enclosed |
Ürün Açıklaması
Ürün Tanımı:
Döner ses bobine motoru, elektrik enerjisini doğrudan doğrusal veya açısal yer değiştirmeye dönüştürmek için elektromanyetik indüksiyon prensibini kullanan bir tür tahrik cihazıdır.Çeşitli yüksek hassasiyetli konumlandırma kontrol alanlarında yaygın olarak kullanılan.
Lazer tarayıcıları, optik görüntüleme, barkod taraması, tarama mikroskobları vb. içeren tarama sistemlerinde; rotary voice coil motorları genellikle yansıtıcı lensleri veya prizmaları çalıştırmak için kullanılır.Böylece lazer ışını, belirlenmiş bir rota uyarınca hızlı ve doğru bir şekilde taranabilir..
Örneğin, LIDAR ve barkod okuyucularında, döner ses bobini motoru, X-Y yönünde taramayı gerçekleştirmek için lensin yüksek hızda küçük bir açıda salınmasını sağlar.
Optik tutarlılık tomografisi gibi tıbbi görüntüleme ekipmanlarında, çok katmanlı, çok açılı görüntüleme için optik bileşenleri hızlı bir şekilde hareket ettirmek için döner ses bobini motorları kullanılabilir.
Tarama mikroskoplarında, prob başının veya numune aşamasının konumunu kontrol etmek için döner ses bobini motorları kullanılır.Hızlı görüntü veya sinyal edinimi gerçekleştirmek ve görüntüleme hızını ve çözünürlüğünü iyileştirmek.
Baskı ve tarama ekipmanlarında, VCM tarama başını hareket ettirmek veya görüntülerin veya belgelerin doğru, yüksek hızlı taraması için lens odaklamasını ayarlamak için kullanılır.
Özellikleri:
Döner ses bobini motorlu alt bobinler hafif, kısa yanıt süresi, yüksek frekans, yüksek hassasiyetli konumlandırma.
Swing açısı: 1-100 derece
Döner: 1-50N.m.
Optik tarama, konumlandırma, odaklama vb., Hızlı aynanın hassas kontrol alanında yaygın olarak kullanılır.
Modüler tasarım, özelleştirilebilir.
Döner motor:
1.Yükleme:Tüm çekim değerini hesaplamak için kullanılan etkili çekim.
2Hareket yönü:Horizontal veya dikey 90 derecelik montaj.
3Hareket türü: Noktadan noktaya hareket, düzenli karşılıklı (örneğin tarama).
4Hız profili: trapezoidal hız profili; üçgen hız profili; sinusoidal hız profili.
Ürün parametreleri:
| Ürün modeli | En yüksek tork (N-m) |
Sürekli tork 25°C (N-m) |
Toplam Yükleme ( derece) |
Maksimum Voltaj (V) |
Geri EMF Sabiti (V/m/s) |
Bobinin ağırlığı ((g) | Uzunluk (mm) |
Genişliği (mm) |
Yükseklik (mm) |

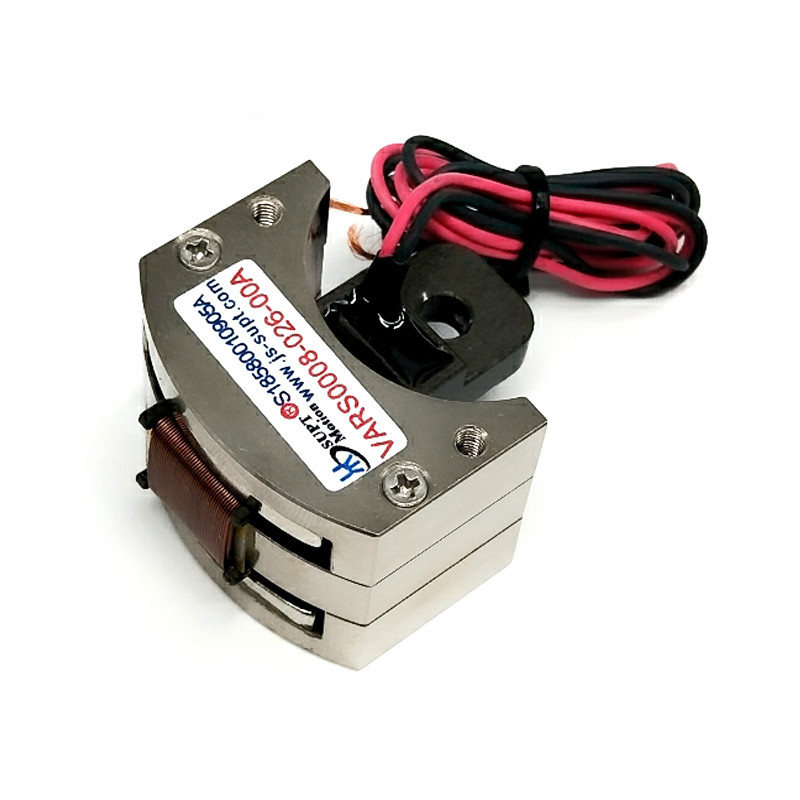

| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |

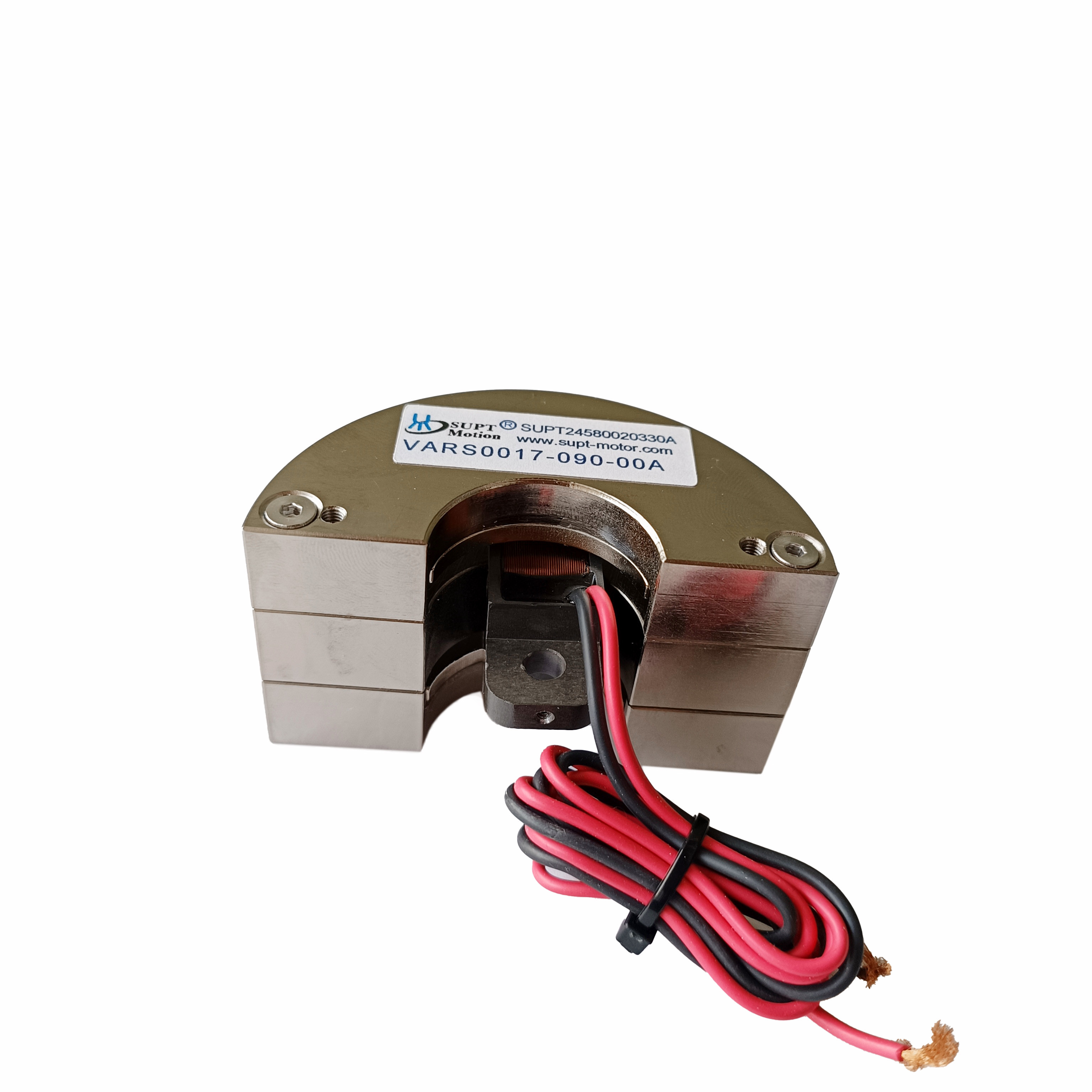

| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | 169 sterlin.6 | 169 sterlin.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¥240 | 78 |
Uygulamalar:
Döner ses bobine motorlarının ana uygulamaları:
1Yarım iletken endüstrisi: kablolama, kesme, sondaj, ulaşım sistemleri, kaynak, robotik.
2Mikro-mekanik endüstrisi: besleme sistemleri, mikro delme, hassas damgalama.
3Havacılık teknolojisi: Uçuş kontrol sistemleri, pilot geri bildirim sistemleri.
4Ticari sektör: bilgisayarlı soğutma pompaları, minyatür kameralar için otomatik odaklama sistemleri.
5Otomasyon endüstrisi: lazer ekipmanları, dispansörler, test ekipmanları, tekstil makineleri.
