Optik Uygulamalar için Yüksek Hassasiyetli Mikro Döner Ses Bobini Motorları
| Menşe yeri | Çin, Suzhou |
|---|---|
| Marka adı | SUPT MOTION |
| Sertifika | ISO9001-2000 |
| Model numarası | VARS serisi |
| Min sipariş miktarı | 1 adet |
| Fiyat | $125-$230 |
| Ambalaj bilgileri | karton ambalaj vb. |
| Teslim süresi | <i>1-5pcs ,5 days .</i> <b>1-5 adet, 5 gün.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 adet, |
| Ödeme koşulları | T/T |
| Yetenek temini | müzakere edilecek |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Ağırlık | 225.5g | Uzunluk | 115mm |
|---|---|---|---|
| Gerilim | 52.4V | Ürün modeli | VARS0706-014-00A |
| Koruma Özelliği | Tamamen kapalı | Geri EMF Sabiti(LL)(Kb) | 1.03 |
| Uzunluk*Yükseklik(mm) | 115*54.5 | Maksimum hareket(mm) | 14° |
| Tip | Mikro Motor |
Mesaj panosundan ihtiyacınız olan ürünleri işaretleyip bizimle iletişime geçebilirsiniz.
| Model | Price | |
|---|---|---|
| VARS0022-0032-00B | $125 | |
| VARS0048-0030-00A | $230 | |
| VARS0706-0014-00A | $150 |
Ürün Açıklaması
Ürün Açıklaması:
SUPT döner ses bobini motoru, elektrik enerjisini torka dönüştüren ve sonlu bir açı üzerinde dönme hareketi sağlayan özel bir doğrudan tahrik motorudur.
Döner ses bobini motorları, yüksek hassasiyetleri, hızlı tepki süreleri, kompakt boyutları ve çıkış torku ile akım arasındaki mükemmel doğrusallık nedeniyle optik ve lazer teknolojisinde yaygın olarak kullanılmaktadır.
Optik sistemler, açısal mikro ayarlamalar için aşırı hassasiyet ve duyarlılık talep eder. Döner ses bobini motorlarının doğrusal kontrol özellikleri ve düşük ataletleri bu gereksinimleri karşılar. Lidar, lazer iletişimi ve lazer işleme ekipmanlarında, hızlı lazer ışını taraması, odaklama veya yönlendirme kalibrasyonu sağlamak için aynaları ve prizmaları yönlendirirler. Bu, mikrometre veya hatta nanometre seviyesinde ışın konumlandırma doğruluğu sağlar.
Endüstriyel kameralar ve astronomik teleskoplar gibi yüksek hassasiyetli görüntüleme ekipmanlarında, RCM'ler lenslerin optik eksen açısını ve filtre değiştirme açılarını ince ayarlar. Titreşim veya sıcaklık değişikliklerinin neden olduğu optik sapmaları telafi ederek, görüntüleme netliğini garanti eder.
Analitik cihazlarda, RCM'ler, malzemenin yüksek doğrulukta tespiti sağlayarak, belirli ışık dalga boylarını hassas bir şekilde seçmek için ızgaraların veya monokromatörlerin dönme açısını yönlendirir.
SUPT'nin Döner Ses Bobini Motorları mükemmel bir seçimdir.
Özellikler:
- Ürün Adı: Döner Ses Bobini Motoru, Döner Doğrudan Tahrik VCM, Salınım Ses Bobini Motoru, Yay Ses Bobini Motoru
- Ağırlık: 65g
- Model Numarası: VARS0706-014-00A
- Adı: Döner Ses Bobini Motoru
- Strok: 14°
Teknik Parametreler:
| Parametreler | Detaylar |
|---|---|
| Tip | Döner Ses Bobini Motoru (Döner VCM, Döner ses bobini Aktüatörü) |
| Garanti | 1 Yıl |
| Strok | 14° |
| Tepe torku | 7.1N-m |
| Gürültü | Düşük |
| Uzunluk | 115mm |
| Hız | Yüksek |
| Ağırlık | 225.5g |
| Gerilim | 52.4V |
| Ürün Modeli | Tepe torku (N-m) |
Sürekli tork 25℃'de (N-m) |
Toplam Strok derece ( derece) |
Maksimum Gerilim (V) |
Geri EMF Sabiti (V/m/s) |
Bobinin ağırlığı(g) | Uzunluk (mm) |
Genişlik (mm) |
Yükseklik (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |

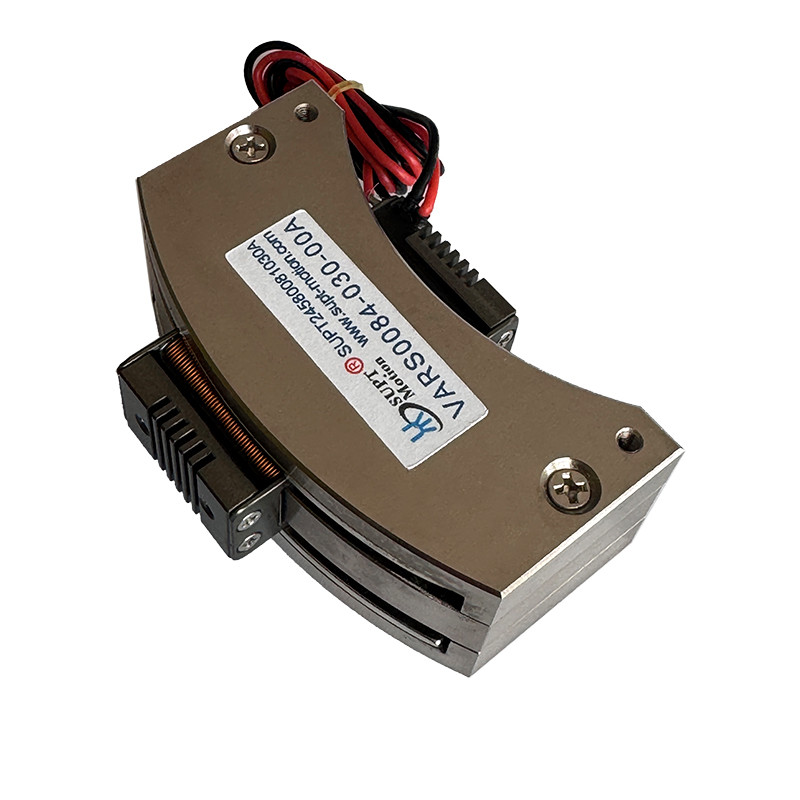

| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |

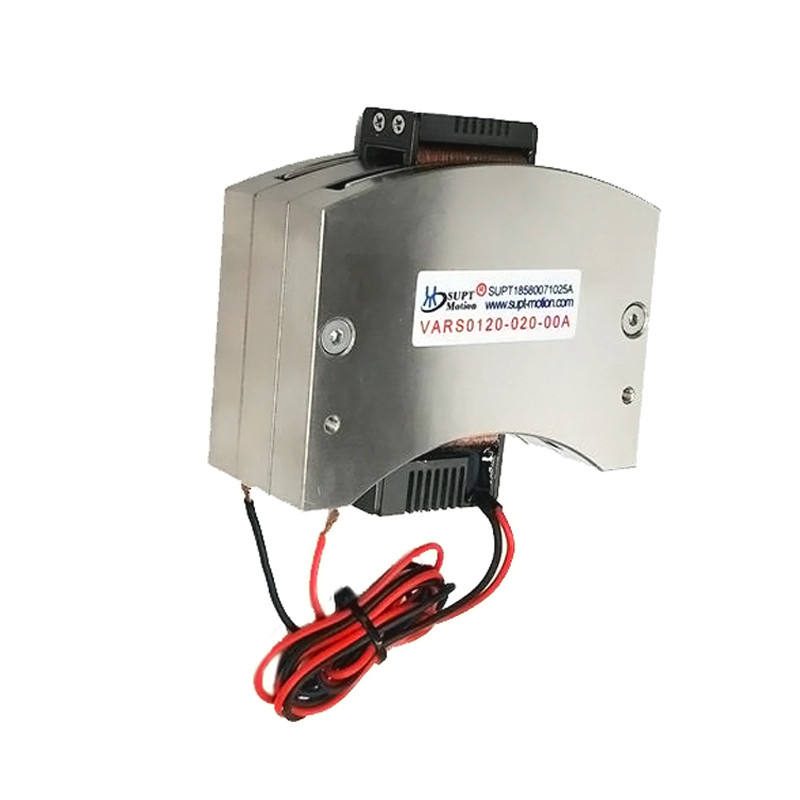

| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | ∮169.6 | ∮169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ∮240 | 78 |
Uygulamalar:
SUPT MOTION'ın Döner Ses Bobini Motorlarının Optik Alandaki Özel Uygulamaları:
1. Lazer tarama ve ışın konumlandırmada: LiDAR sistemleri ve lazer işleme ekipmanları için, döner ses bobini motorları, hızlı ve hassas açısal kontrol elde etmek, hızlı lazer ışını taraması ve doğru konumlandırma sağlamak için iki boyutlu galvanometreleri yönlendirir. Galvanometrenin iki serbestlik derecesi (X ekseni ve Y ekseni) boyunca rotasyonunu kontrol ederek, lazer ışını hedef konumlara hassas bir şekilde yönlendirilebilir, mikron seviyesinde veya daha yüksek ışın konumlandırma doğruluğu sağlanır.
2. Üst düzey kameralarda, astronomik teleskoplarda ve diğer görüntüleme ekipmanlarında, RCM'ler lenslerin optik eksen açısını ve filtre açılarını değiştirmek için ince ayar yapmak için kullanılır.
3. Optik tarama aynalarında: RCM tahrikli mekanizmalar, çok açılı mekanik eğilme sağlar. Dahili yüksek hassasiyetli konum geri bildirim sensörleri, çok konumlu analog-dijital dönüştürücülerle birleştirildiğinde, optik inceleme ve ilgili alanlarda hızlı tarama ve yüksek hassasiyetli konumlandırma taleplerini karşılamak için yüksek çözünürlük sağlar.
4. Spektrometrelerde: Döner ses bobini motorları, belirli dalga boylarını hassas bir şekilde seçmek için ızgaraların veya monokromatörlerin dönüşünü yönlendirerek, malzemenin yüksek hassasiyetli tespitini sağlar. Izgara dönüş açısını hassas bir şekilde kontrol ederek, ışığın kırınım açısı değiştirilir, farklı dalga boylarının dedektöre doğru bir şekilde odaklanmasını sağlar.
Astronomik Teleskoplar: Astronomik teleskoplarda, döner ses bobini motorları, hızlı ayna sapma kontrolü sağlar. Bu, gözlem kalitesini etkileyen atmosferik türbülans gibi faktörleri telafi ederek, teleskobun gözlem hassasiyetini artırır.
