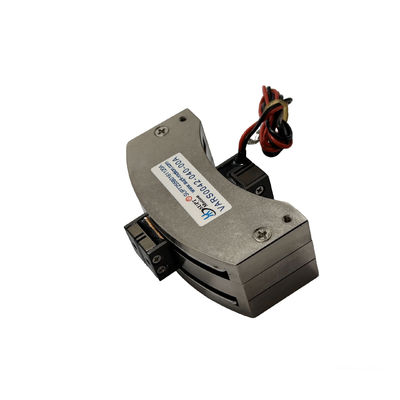

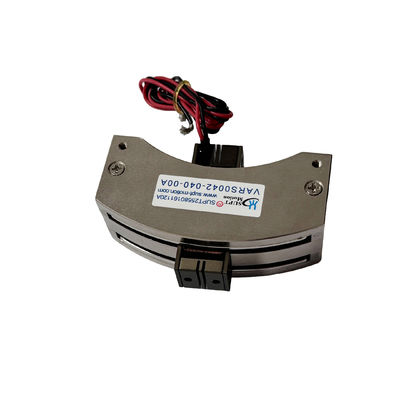

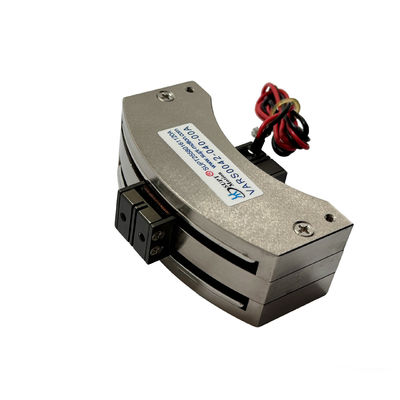

Çip ambalajı için kullanılan Yüksek Frekanslı Mikro Rezonant Döner Ses Bobine Motoru
| Menşe yeri | Çin, Suzhou |
|---|---|
| Marka adı | SUPT MOTION |
| Sertifika | ISO9001-2000 |
| Model numarası | VARS serisi |
| Min sipariş miktarı | 1 adet |
| Fiyat | $100-$205 |
| Ambalaj bilgileri | karton ambalaj vb. |
| Teslim süresi | <i>1-5pcs ,5 days .</i> <b>1-5 adet, 5 gün.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 adet, |
| Ödeme koşulları | T/T |
| Yetenek temini | Müzakere edilecek |
Ürün ayrıntıları
| Ağırlık | 66g | Uzunluk | 75mm |
|---|---|---|---|
| Gerilim | 6.7V | Ürün Modeli | VARS0077-020-00A |
| Koruma Özelliği | Tamamen kapalı | Geri EMF Sabiti(LL)(Kb) | 0.24 |
| Uzunluk*Yükseklik(mm) | 50*30 | Maksimum hareket(mm) | 20 ° |
| tip | Mikro Motor | Nominal Hız | 100 devir |
| Garanti | 3 ay ~ 1 yıl | ||
| Vurgulamak | Yüksek frekanslı döner ses bobini motoru,mikro rezonanslı ses bobini motoru,Çip ambalajı için döner ses bobini motoru |
||
Mesaj panosundan ihtiyacınız olan ürünleri işaretleyip bizimle iletişime geçebilirsiniz.
| Modeli | Fiyat | |
|---|---|---|
| Vars0022-0032-00B | 102 dolar. | |
| Vars0048-0030-00A | 165 dolar. | |
| Vars0706-0014-00A | 190 dolar. |
Ürün Açıklaması
Ürün Tanımı:
Yüksek hassasiyetli doğrudan tahrik güç bileşeni olarak, döner ses bobine motoru, wafer hizalama ve konumlandırma sürecinde wafer açısı kalibrasyonunda kilit rol oynar.±0'luk temel avantajları sayesinde.01° dönme tekrar edilebilirliği, milisaniye düzeyinde yanıt hızı, dişlisiz çalışma ve düşük aşınma.wafer açısal sapmaları, sonraki işlemlerin doğruluğunu doğrudan etkiler.Döner ses bobine motoru, görüntü konumlandırma sisteminden gelen geri bildirime dayanarak ince açılı dönüş ayarları yapmak için wafer aşamasını hızla çalıştırabilir.10 ms'den az bir yanıt süresi ile, levhanın litografi maskesine ve kazım yoluna doğru hizalamasını sağlar.Ultra ince ve düzensiz şekilli levhalar için yüksek hassasiyetli hizalama gereksinimlerini mükemmel bir şekilde karşılayanEk olarak, kompakt yapısal tasarımı, sınırlı cihaz alanlarına entegre olmayı sağlar ve wafer ayarlama platformunun entegre tasarım gereksinimlerini karşılar.
Özellikleri:
- Ürün Adı: Rotary Voice Coil Motor,Rotary Direct Drive VCM,Swing Voice Coil Motor,Arc Voice Coil Motor
- Ağırlık: 66g
- Model Numarası:VARS0077-020-00A
- Adı: Döner Ses Bobine Motoru
- Hız: 20°
Teknik parametreler:
| Parametreler | Ayrıntılar |
|---|---|
| Türü | Döner Ses Bobini Motoru (Döner VCM, Döner Ses Bobini Etkinleyici) |
| Garanti | 3 ay ~ 1 yıl |
| Felç | 20° |
| En yüksek tork | 0.77 N-m |
| Gürültü | Düşük |
| Uzunluk | 75 mm |
| Hız | Yüksek |
| Ağırlık | 66 g |
| Voltaj | 6.7V |
| Ürün modeli | En yüksek tork (N-m) |
Sürekli tork 25°C (N-m) |
Toplam Yükleme dereceler (Diploması) |
Maksimum Voltaj (V) |
Geri EMF Sabiti (V/m/s) |
Bobinin ağırlığı ((g) | Uzunluk (mm) |
Genişliği (mm) |
Yükseklik (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | 169 sterlin.6 | 169 sterlin.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¥240 | 78 |
Uygulamalar:
Döner ses bobine motorları, optik tarama, konumlandırma, odaklama ve hızlı yanıt aynalarının hassas kontrolünde yaygın olarak kullanılır.
1Yarım iletken endüstrisi: Kablolama, kesme, sondaj, ulaşım sistemleri, kaynak, robotik.
2- Valf işlemi alanında:Tip ölçüm valfleri, basınç test sistemleri, pnevmatik valf kimyası
Enjeksiyon sistemi.
3Mikro Makine endüstrisi: Besleme sistemleri, mikro delme, hassas damgalama.
4Havacılık Teknolojisi:Uçuş kontrol sistemi, pilot geri bildirim sistemi.
