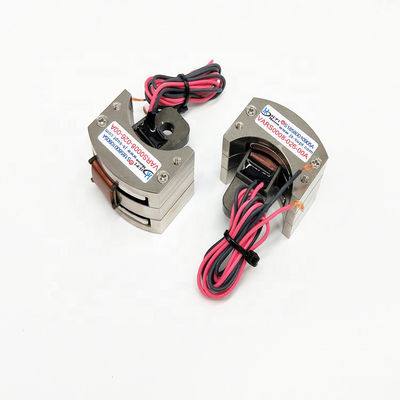

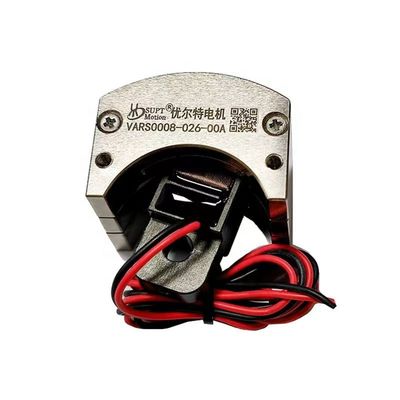

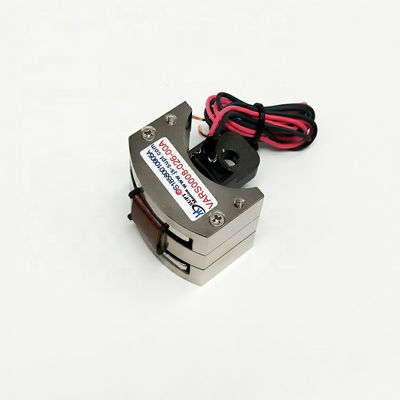

VARS0008 Mikro Boyutlu Döner Ses Bobini Motoru Hızlı Tepki Sıfır Boşluk 26 derece

Ürün Genel Görünümü

VARS0008-026-00A döner ses bobini motoru, SUPT MOTION tarafından hassas açı sınırlı konumlandırma için geliştirilen bir salıncak tipi ses bobini aktüatörüdür. 25 °C'de toplam 26 derecelik bir darbeye sahiptir,0'luk bir en yüksek tork.08 N·m, 0,05 N·m'lik bir sürekli tork ve 6.4 V'lik maksimum bir tahrik voltajı.
Sadece 11.7 gram ağırlığında, toplam boyutları 35 × 39.8 × 36.1 milimetre olan VARS serisinin en kompakt döner aktüatörlerinden biridir.Çünkü bobin doğrudan manyetik alanın içinde hareket eder ve bu da dişlilerin gerekliliğini ortadan kaldırır., kemerler veya fırçalar bu döner ses bobini motoru akımı yönlendirmeye hemen hemen yanıt verir ve geri tepki olmadan çalışır.
Bu minyatür tasarım, optik modüller, ayna konumlandırma ve mikro-valf sistemleri gibi geleneksel servo motorların kurulmadığı uygulamalar için uygundur.Etkinleştirici 10'luk bir kullanım ömrüne sahiptir.,000 saat ve yağlama veya periyodik bakım gerektirmez.

Çözüm

Geleneksel döner hareket bileşenleri, dişlili DC motorlar ve adımlı motorlar gibi, geri tepki, çemberleme tork, sürtünme ve yavaş tepki gibi sorunlardan muzdarip.Yüksek frekanslı uygulamalarda konumlandırma doğruluğunu ve dinamik performanslarını sınırlayanVARS0008-026-00A, bu sorunları doğrudan tahrikli salınımlı ses bobini mimarisi kullanarak ele alır.
Çıktı tork, doğrusal ve tekrarlanabilir kuvvet kontrolünü sağlayan tahrik akımına orantılıdır.Çok düşük hareketli kütle yüksek hızlanmayı ve milisaniye seviyesindeki yanıt sürelerini sağlar.Mekanik şanzıman bileşenleri olmadan, sıfır geri tepki ve sıfır çark tork bu tasarımın özgün özellikleridir.ve nihai konum çözünürlüğü yalnızca geri bildirim sensörü tarafından sınırlıdırMotor, yüksek frekanslı, sürekli iki yönlü salınım yapabilir, bu da onu titreşim, tarama ve aktif damping görevleri için uygundur.
Kompakt koruması, alan kısıtlı ürünlere entegre edilmesini kolaylaştırırken, düşük indüktansa bobini, tahrik elektroniklerinin akımı hızlı bir şekilde modüle etmesine izin verir.titreşimsiz hareketSonuç olarak, mühendisler sadece basit bir akım güçlendirici ve konum sensörü kullanarak yüksek hassasiyetli, yüksek dinamik menzilli bir konumlandırma döngüsü oluşturabilirler.Geleneksel motor ve vites kombinasyonlarıyla karşılaştırıldığında, bu çözüm sistem maliyetlerini azaltır, geliştirme süresini kısaltır ve güvenilirliği artırır.

Özellikler

Uygulama

Tipik uygulamalar arasında lazer teknolojileri için ayna konum aktüatörleri, optik tarama ve ışın yönlendirme sistemleri, döner valf ve amortizasyon aktüatörleri,Döner konumlandırma masaları ve uçuş kontrolü aktüatörleriMotor, yarı iletken, otomotiv, endüstriyel ve havacılık endüstrilerinde, tıp aletlerinde ve laboratuvar otomasyonunda yaygın olarak kullanılmaktadır.Mikro boyutu ve hızlı yanıt miniatür kamera gimbal stabilizasyonu için mükemmel bir seçim yapar, optik anahtar konumlandırma, baskı başı ayarlama ve küçük bir zarfında hızlı, geri tepki olmadan açısal hareket gerektiren herhangi bir mekanizma.OEM projeleri için sürücü voltajı ve montaj boyutları mevcuttur.

Sık Sorulan Sorular

S1: Bu döner ses bobine motorunun toplam çeki nedir?

VARS0008-026-00A, toplam 26 derecelik bir vuruş sağlar.

S2: Neden bu motorun geri tepkisi sıfır?

Motor, doğrudan tahrik yapısı kullanır. Bobin, dişliler veya aktarım parçaları olmadan doğrudan manyetik alanda hareket eder, bu nedenle mekanik geri tepki ve cogging tamamen ortadan kaldırılır.

S3: Motorun kullanım ömrü nedir?

Normal çalışma koşullarında 10.000 saatlik nominal kullanım ömrü.

S4: Minimum sipariş miktarı ve teslimat süresi nedir?

En az sipariş miktarı 1 parçadır. Örnek siparişleri 3-5 iş günü içinde teslim edilir ve toplu üretim 15-25 gün sürer.

S5: Motor ürünüm için özelleştirilebilir mi?

Evet. Vurma açısı, tahrik voltajı, bobin direnci, kablo uzunluğu ve montaj boyutları tümü OEM projeleri için özelleştirilebilir. Lütfen özel bir çözüm için başvuru detaylarınızı sağlayın.
