VARS0017 90 Derece Döner Ses Bobini Motor Hızlı Tepki Sıfır Boşluk

Ürün Genel Bakışı

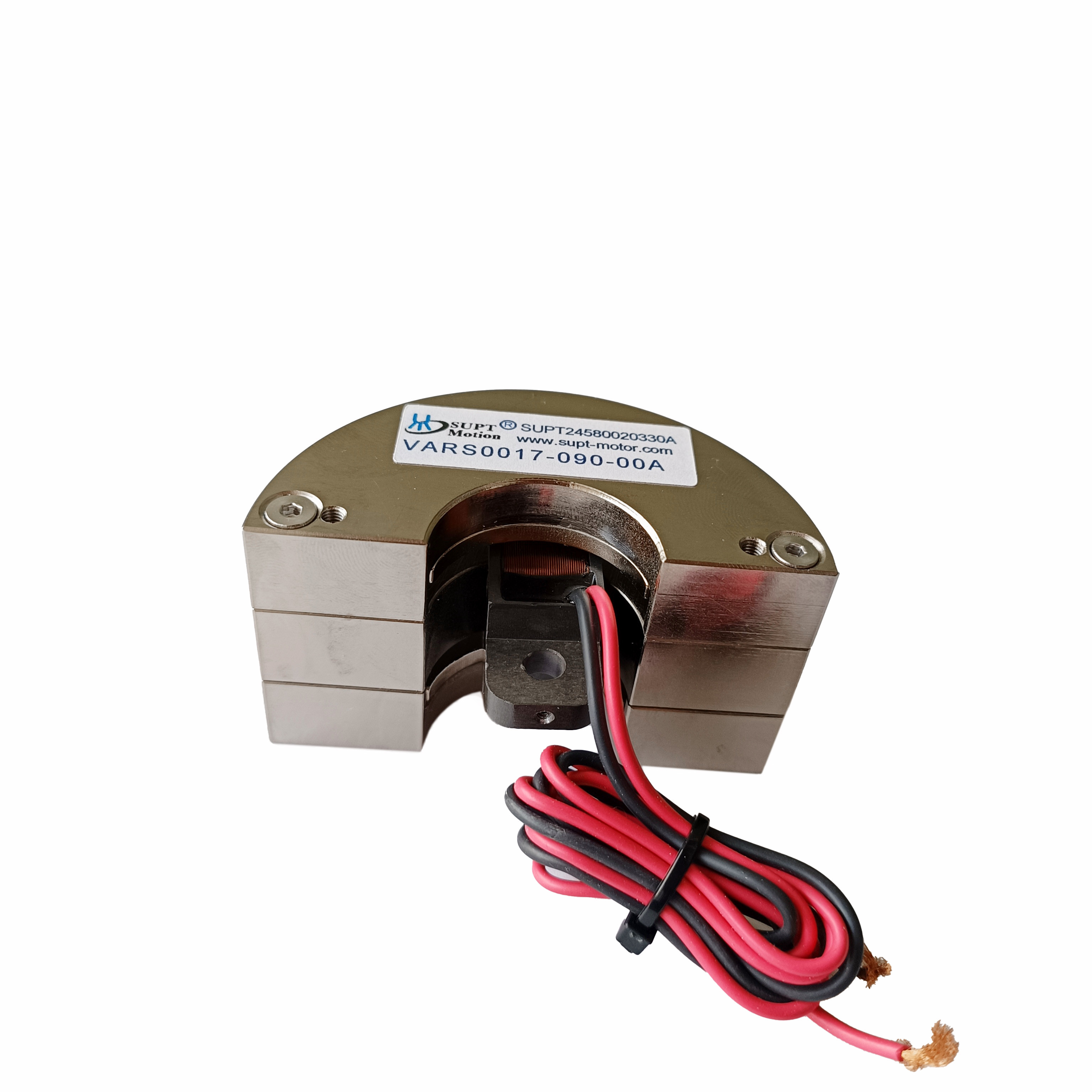

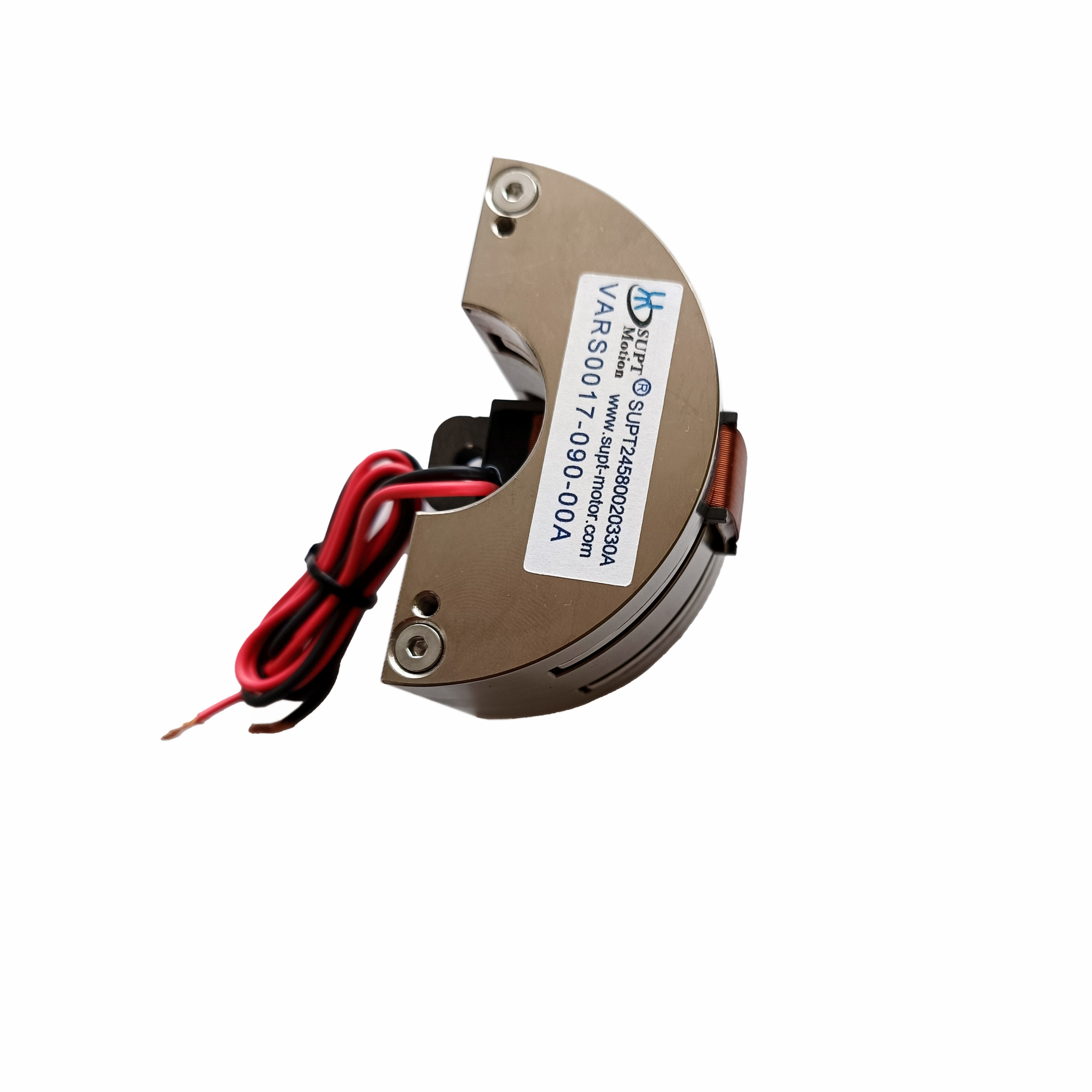

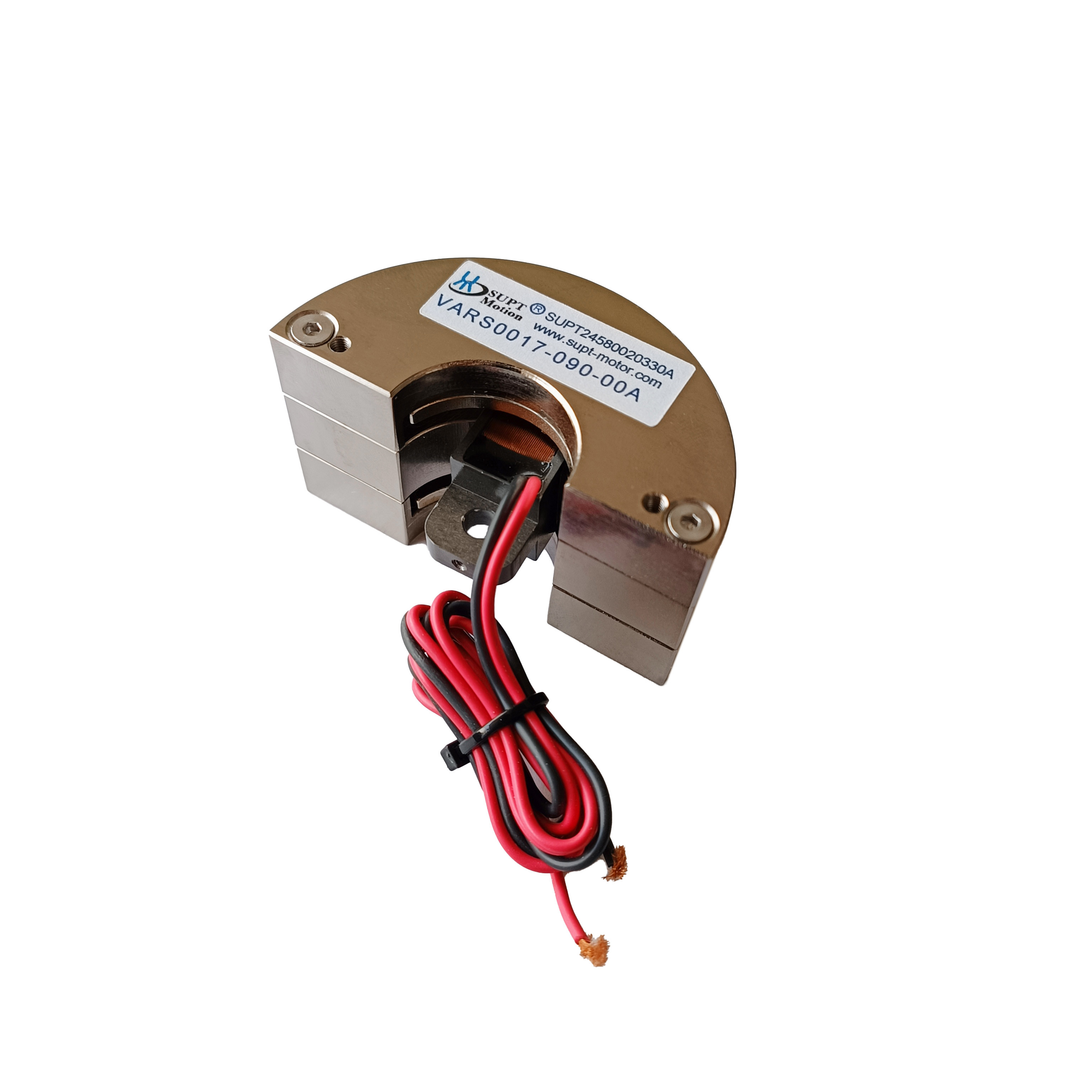

VARS0017-090-00A, SUPT MOTION VARS serisi 90 derecelik döner ses bobini motorudur. Geniş açılı ve limit açılı konumlandırma için özel olarak tasarlanmış olup, hızlı tepki ve sıfır boşluk özelliklerine sahiptir. 25 °C'de, maksimum 11.1 V voltajla sürülen bu döner ses bobini motoru, tam 90 derecelik strok aralığında 0.17 N·m tepe tork ve 0.1 N·m sürekli tork sağlar. Ses bobini yalnızca 17.8 g ağırlığındadır ve motor gövdesi 70 × 41.5 × 39 mm boyutlarındadır. Salınımlı ses bobini tasarımı, tahrik akımını doğrudan dönme torkuna dönüştürerek, dişli, fırça veya mekanik şanzımana ihtiyaç duymadan yüksek frekanslı salınım yeteneği ve olağanüstü pürüzsüz hareket sağlar. Bu, aktüatörü tarama aynaları, döner anahtarlar, valf kontrolü ve geniş açısal seyahat ile hassas, tekrarlanabilir konumlandırma kombinasyonu gerektiren diğer uygulamalar için ideal hale getirir. 10.000 saatlik servis ömrü, alüminyum alaşımlı yapı ve bakım gerektirmemesi ile VARS0017-090-00A, step motorlara ve dişli servo sistemlere güvenilir bir alternatiftir.

Çözüm

Geniş açılı konumlandırma görevleri genellikle step motorlar veya dişli sistemler kullanılarak gerçekleştirilir, ancak bunlar boşluk, duyulabilir gürültü, rezonans ve kümülatif konumlandırma hataları gibi sorunlara yol açabilir. VARS0017-090-00A, 90 dereceye kadar strok ile boşluksuz, doğrudan tahrikli bir çözüm sunar. Tork akımla orantılı olduğundan, bu salınımlı ses bobini motoru doğrusal kontrol sağlar ve basit bir açık döngü kuvvet modunda sürülebilir veya bir enkoder veya Hall sensörü ile birlikte kapalı döngü konum modunda çalıştırılabilir. Hafif bobin tertibatı, tarama, titreme ve dinamik sönümleme uygulamaları için kritik olan yüksek frekanslı çift yönlü hareketi destekler. Sıfır boşluk, verilen bir komut için çıkış açısının tutarlı kalmasını sağlayarak tekrarlanabilirliği artırır ve yerleşme süresini azaltır. Dişlisiz tasarım ayrıca yağlama ve dişli aşınması ihtiyacını ortadan kaldırarak toplam sahip olma maliyetini düşürür. Sistem tasarımcıları, seri üretime hazır bu kompakt, kurulumu ve kontrolü kolay aktüatörden faydalanabilir. Salınımlı ses bobini motoru, nominal torkta sürekli ve tepe torkta aralıklı olarak çalışabilir, bu da tasarımcılara zorlu görev döngüleri için geniş bir çalışma penceresi sunar.

Özellikler

Uygulama

90 derecelik strok, bu aktüatörü döner valf kontrolü, sönümleme aktüatörleri, lazer teknolojileri için ayna konumlandırma, döner konumlandırma sistemleri ve uçuş kontrol aktüatörleri için ideal hale getirir. Yarı iletken, otomotiv, endüstriyel ve havacılık endüstrilerinde ve hızlı, hassas açısal konumlandırmanın gerekli olduğu test ve ölçüm ekipmanlarında kullanılır. Tipik kullanımlar arasında optik anahtar döndürme, anten hizalama, akışkan valf modülasyonu, kamera taret konumlandırma ve dokunsal geri bildirim mekanizmaları bulunur. Yüksek frekans tepkisi ayrıca aktif titreşim iptali ve tarama uygulamalarını da destekler. Belirli OEM sistemlerine entegrasyon için özel voltaj, strok ve arayüz seçenekleri mevcuttur.

SSS

S1: Bu modelin açısal stroku ne kadar büyük?

Toplam strok 90 derecedir, bu da küçük VARS serisindeki en geniş standart stroktur. Talep üzerine 6 ila 100 derece arasında özel stroklar mevcuttur.

S2: Motor yüksek frekansta salınım yapabilir mi?

Evet. Düşük kütleli hareketli bobin ve doğrudan tahrik tasarımı, yüksek frekanslı çift yönlü salınımı destekler, bu da motoru tarama, titreme ve aktif sönümleme uygulamaları için uygun hale getirir.

S3: Motora dişli kutusu gerekiyor mu?

Hayır. Salınımlı ses bobini motoru doğrudan tahrikli bir aktüatördür. Dişli kutusu gerekmez, bu nedenle sistemde sıfır boşluk ve yağlama ihtiyacı yoktur.

S4: Hangi geri bildirim seçenekleri desteklenir?

Motor, kapalı döngü bir konumlandırma sistemi oluşturmak için enkoderler, Hall sensörleri veya analog konum sensörleri ile kullanılabilir. Çerçeve, müşteri geri bildirim elemanları için montaj alanı sağlar.

S5: Garanti süresi nedir?

Standart garanti 1 yıldır. Entegrasyon ve sürücü seçimi için teknik destek SUPT MOTION mühendislik ekibi tarafından sağlanmaktadır.
