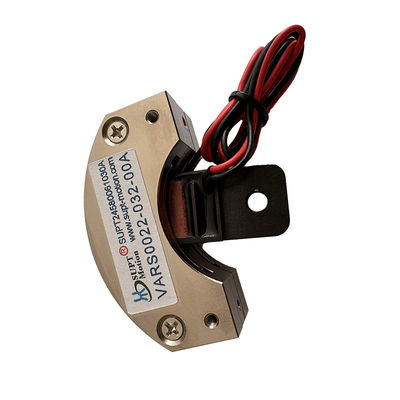

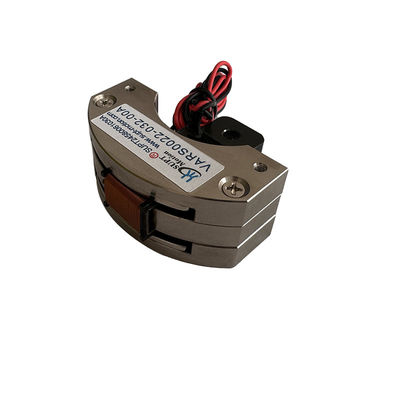

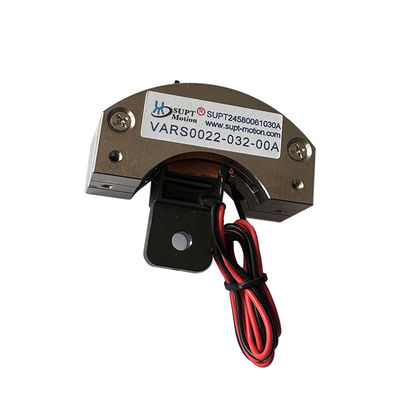

VARS0022 Mikro Boyutlu Döner Ses Bobine Motoru Yüksek Dayanıklılık 0.22Nm 32 derece Aktüatör

Ürün Genel Görünümü

VARS0022-032-00A, SUPT MOTION tarafından tanıtılan kompakt bir salıncak tipi döner ses bobine motorudur ve özel olarak kapalı alanlarda hassas açılı konumlandırma için tasarlanmıştır.Bu döner ses bobine motoru 0'luk bir zirve tork sağlar..22 N·m ve toplam 32 derecelik bir yolculuk aralığında 0,12 N·m'lik bir sürekli tork, en yüksek tahrik voltajı 15,5 V'dir.
Sadece 60 × 60 × 36 mm ölçümleri ve sadece 21.5 gram ağırlığında hareketli bir sarmal ile, bu motor şu anda en hafif açı sınırlı dönen aktüatörlerden biridir.Doğrudan tahrik tasarımı sayesinde, rotor anında akım komutlarına yanıt verir ve dişli motorlarda yaygın olan geri tepim sorunlarından arındırılır.
Döner tork akımla doğrusal olarak arttığından ve fırça aşınması olmadığından, bu ses bobini aktüatörü 10.000 saatlik nominal kullanım ömrü boyunca pürüzsüz, tekrarlanabilir hareket sağlar.Alüminyum alaşım koruması mükemmel bir ısı dağılımını sağlar ve hem endüstriyel hem de laboratuvar ortamlarında bobin ve mıknatıs montajlarını korur.

Çözüm

Kompakt aletlerin tasarımcıları genellikle optik bileşenlerin veya sensörlerin yanına monte edilecek kadar küçük, ancak ölçümler sırasında açısını koruyacak kadar istikrarlı bir döner platform gerektirir.Mikro-stepper motorlar sadece ağırlığı artırmakla kalmaz aynı zamanda sürekli bir akım tüketir ve hassas yüklere müdahale eden bir cogging dalgalanması oluşturur..
VARS0022-032-00A bir alternatif sunar: yerleşik, son derece kararlı bir mikro aktüatör. Bobin doğrudan manyetik alanın içinde çalıştırılır, bu nedenle motora sıfır geri tepki ve sıfır tutar tork vardır;Düşük hareketli kütle yeterince yüksek mekanik rezonans frekansını sağlar., hızlı ve iyi dondurulmuş sabit durum yanıtını sağlar.Sistemin mekanik frenlemeye gerek kalmadan katı açılı kilitlenmesini sağlayan.
Bu çözüm, mühendislerin sadece üç bileşen kullanılarak son derece istikrarlı bir açısal konumlandırma döngüsü oluşturmasını sağlar: aktüatör, bir akım güçlendirici ve bir açı sensörü.Tahmin edilebilir tork sabiti ayarlama işlemini kolaylaştırır, ve projeler büyüdükçe, aynı kontrol kodu farklı boyutlardaki VARS raflarında tekrar kullanılabilir.modern optik ve test ekipmanlarının hassasiyet beklentilerini karşılayabilen ve bakımsız hareket ekseni.

Özellikler

Uygulama

Bu mikro boyutlu döner ses bobini motoru, tablo alanının milimetre olarak ölçüldüğü uygulamalara uygundur: optik filtre tekerlekleri, minyatür gimbal stabilizatörleri, otomatik odaklama destek mekanizmaları,baskı başı düzenleyicileri ve kompakt valf konumlandırıcılarıAyrıca, yüksek istikrarlı küçük, temiz bir açısal aşama gerektiren yarı iletken işleme araçlarında, laboratuvar otomasyonunda ve tıbbi aletlerde de kullanılır.
32 derecelik yolculuk, çoğu sensör hizalama ve anahtarlama mekanizması tarafından gerekli süpürgeyi kapsarken, hafif sarmal komşu bileşenleri sarsmayan yumuşak, salınımsız hareketleri sağlar.Döner valf ve amortizasyon uygulamalarında motor pürüzsüz tork modülasyonu sağlar, ve döner konumlandırma sistemlerinde, farklı bir ayak izine ihtiyaç duyan müşteriler için, sınırlı açılı kesin bir endeksleyici olarak çalışır.SUPT MOTION, miniatürden yüksek torklu endüstriyel sınıflara kadar çerçeve boyutlarında aynı salıncak türlü ses bobini teknolojisini sunar..

Sık Sorulan Sorular

S1: VARS0022-032-00A ne kadar kompakt?

Dış çerçevenin ölçüleri 60 × 60 × 36 mm ve hareketli sarmalın ağırlığı sadece 21.5 g'dir, bu da el aletlerinin içine monte edilmesi için uygundur.Optik modüller ve kompakt otomasyon kümeleri.

S2: Bu motoru sabit bir açıda sabit yapan nedir?

Yüksek istikrar, doğrudan tahrikli ses bobini tasarımından gelir: tork akım ile orantılıdır, tahrik yolunda sürtünme veya geri tepki yoktur,ve düşük inersi bobini servo döngüsünün sınır döngüleri veya sürüklenme olmadan emredilen açıyı sıkıca tutmasına izin verir.

S3: Motor sürekli salınım yapabilir mi?

Evet, 25 °C'de sürekli 0.12 N · m değerli tork içinde, aktüatör tarama, titreleme veya pompalama görevleri için sürekli iki yönlü salınımlarda çalışabilir.ömrünü sınırlamak için fırça aşınması olmayan.

S4: Hangi geri bildirim cihazı kullanılmalıdır?

Gerekli çözünürlüğe bağlı olarak, çıkış şaftına optik bir kodlayıcı, manyetik bir kodlayıcı veya kapasitif bir sensör monte edilebilir.Bu yüzden çoğu standart servo ayarlama yöntemi geçerlidir..

S5: Bu model için özelleştirme var mı?

Evet, vuruş açısı, tahrik voltajı, bobin sonu, şaft detayları ve montaj delikleri OEM programları için uyarlanabilir.Minimum sipariş 1 parça ve örnekler genellikle 3-5 iş günü içinde gönderilir.
