VARS0077 Döner Ses Bobine Motoru Yüksek Hız 0.77Nm 20 derece Swing Actuator

Ürün Genel Görünümü

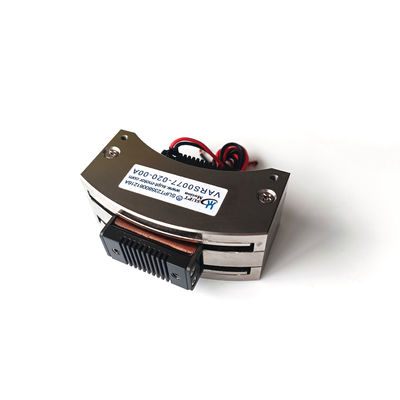

VARS0077-020-00A, SUPT MOTION tarafından üretilen yüksek hızlandırma salınım tipi döner ses bobine motorudur ve kısa vuruşta son derece hızlı açısal hareket gerektiren uygulamalar için uygundur..25 °C'de, bu salıncak türü ses bobine motoru, toplam 20 derece vuruş ve maksimum tahrik voltajı 6,7 V ile 0,77 N · m'lik bir zirve tork ve 0,63 N · m'lik bir sürekli tork sağlar.
Hareketli sarmalın ağırlığı 66 gram ve genel boyutları 75 × 50 × 30 milimetredir.veya elektrik giriş ve mekanik çıkış arasında fırçalar, böylece her ampere akım, aktarım sistemi gecikmelerinden etkilenmeden doğrudan tork'a dönüştürülür.
Bu salıncak aktüatör, hızla ve çok tekrar eden hareketler için tasarlanmıştır.Yüksek zirve tork ve orta kütle kombinasyonu, seçme ve yerleme mekanizmalarını sağlayan açısal ivme ile sonuçlanır, sınıflandırma kapıları ve tarama elemanları, her döngüyü milisaniyeler içinde tamamlarken, sağlam alüminyum kaplama, bileşenlerin yüksek hızlı çalışma sırasında sertliğini sağlar.

Çözüm

Hızlı üretim makineleri, her adımdan sonra çok yavaş hareket eden veya rezonans veren aktüatörler nedeniyle sıklıkla döngü süresini kaybeder.Stepperler ve vitesli küçük DC motorlar, bir makinenin dakikada kaç işlem yapabileceğini sınırlayan uyum ve yerleşim gecikmelerini ekler.
VARS0077-020-00A, yüksek hızlanma ses bobini topolojisi ile sorunu çözüyor.Motor hızlı hızlandırmak için agresif akım profilleri ile tahrik edilebilir20 derecelik çarpma, deflektör aynaları için pratik bir yolculuk, sınıflandırma kapakları,iki veya üç pozisyon arasında hareket eden germe makineleri ve benzeri mekanizmalar.
Mekanik redüksiyonun olmaması, titreşimleri uyarmak için geri tepki olmadığı ve milyonlarca döngü boyunca bozulmak için yağlanmış parçalar olmadığı anlamına gelir.Sürekli çalışmada motor 0.63 N · m sürekli tork kılıfı ve alüminyum çerçevenin içindeki kısa termal yol, sarma sıcaklığını kontrol altında tutar.Tekrarlanabilir ve bakımsız döner eksen, standart servo sürücülerle entegre edilmesi kolaydır.

Özellikler

Uygulama

Tipik kullanımlar arasında lazer işleminde yüksek frekanslı deflektör aynaları, baskı ve ambalaj hatlarında salınım elemanları, yüksek hızlı sınıflandırma kapıları,ölçüm pozisyonları arasında hızlı bir şekilde adım atması gereken besleyici araçlar ve test problarıEtkinleştirici, döner valf ve amortizasyon aktüatörlerinde, döner konumlandırma sistemlerinde ve uçuş kontrol aktüatörlerinde yarı iletken, otomotiv, endüstriyel ve havacılık sektörlerinde eşit derecede geçerlidir..
Bu uygulamaların her biri için, 20 derecelik darbe, bir kolu, yelken veya aynayı kullanışlı aralığı boyunca hareket ettirmek için yeterince uzun,Yüksek hızlanma komutlar arasındaki ölü zamanı çok kısa tutarkenBirim ayrıca titreme ve titreşim iptal etme gibi sürekli salınım görevlerinde de iyi performans gösterir.sıfır geri tepki yapısı mekanik bağlantıların ömrünü kısaltan darbe ve aşınmayı önlerÖzel vuruş sınırları, bobin voltajı ve montaj arayüzleri orijinal ekipman üreticileri için tasarlanabilir.

Sık Sorulan Sorular

S1: VARS0077-020-00A ne kadar hızlı hareket edebilir?

Bir 66 g bobini tahrik eden 0.77 N · m'lik zirve tork ile, aktüatör çok yüksek açısal ivme elde eder.ve tipik kısa vuruş hareketleri, akım modlu bir servo sürücü ile kullanıldığında düşük milisaniye aralığında yerleşir..

S2: Toplam vuruş nedir?

Standart toplam darbe 20 derece. Daha küçük bir yolculuk veya tanımlanmış bir merkez pozisyonu gerektiren uygulamalar için mekanik uç durakları ve denetleyici tabanlı açı sınırları sağlanabilir.

S3: Sürekli salınım halinde çalışabilir mi?

Evet. Sürekli iki yönlü salınım, aşırı ısınmadan titreme, tarama ve titreşim amortizasyon görevlerini kapsayan 25 °C'de 0,63 N · m sürekli tork değerinde izin verilir.

S4: Neden bu motorda geri tepki yok?

Bobin, çıkışı doğrudan manyetik alanın içine yönlendirir, bu nedenle tasarım hiçbir dişli, kemer veya bağlantı içermez.Düzenlemeyle değil..

S5: Hangi teslimat ve destek seçenekleri mevcut?

En az sipariş miktarı 1 parçadır. Örnekler 3-5 iş günü içinde ve üretim siparişleri 15-25 gün içinde gönderilir. SUPT MOTION, OEM projeleri için sürücü kullanıcı kılavuzları ve özelleştirme hizmetleri sunar.
