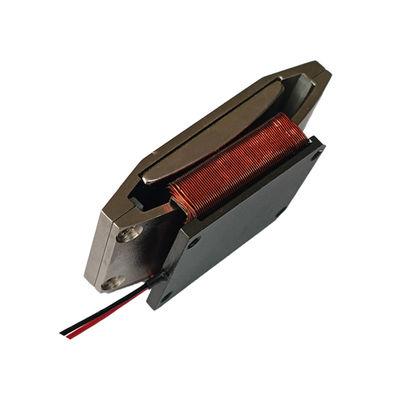

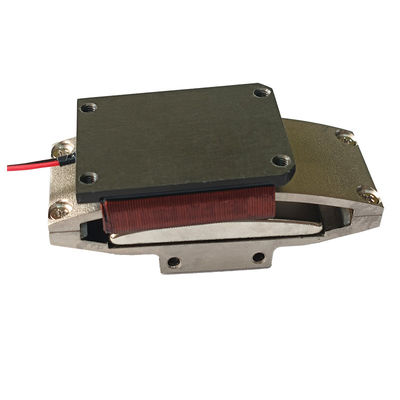

VARS0350 Döner Ses Bobini Motoru Yüksek Stabilite 3.5Nm 60 Derece Salınımlı Aktüatör

Ürün Genel Bakışı

VARS0350-060-00A, SUPT MOTION tarafından tanıtılan, yüksek tork gerektiren geniş açılı konumlandırma ve stabilizasyon görevleri için özel olarak tasarlanmış ağır hizmet tipi salınımlı döner ses bobini motorudur. 25 °C'de bu döner ses bobini motoru, olağanüstü geniş 60 derecelik toplam strok aralığında 3,5 N·m'lik bir tepe tork ve 1,14 N·m'lik sürekli tork sağlar, maksimum sürüş voltajı 25,8 V'tur.
Hareketli bobin 115 gram ağırlığındadır ve aktüatör gövdesi 115 × 65 × 54,5 milimetre ölçülerindedir. Tüm VARS serisi ses bobini motorları gibi, bobin doğrudan manyetik alan içinde hareket eder, bu da cihaza sıfır boşluk ve bu kadar yüksek güç seviyelerinde bile dişli etkisi olmadan doğrusal bir tork-akım ilişkisi kazandırır.
Bu ses bobini motor modeli, büyük direksiyon aynaları, endüstriyel vanalar, sönümleme mekanizmaları ve konumlandırma vinçleri gibi ağır yükleri taşırken büyük açılı hareket gerektiren döner sistemler için özel olarak tasarlanmıştır. Sağlam alüminyum yapısı ve geniş yatak temas alanı, nominal torkun yüksek stabilitesini sağlarken, 10.000 saatlik tasarım ömrü, sürekli çalışan ekipmanların toplam sahip olma maliyetini düşük tutar.

Çözüm

Endüstriyel ekipmanlardaki geniş açılı döner aktüatörler genellikle harmonik veya kayış redüktörlü servo motorlara dayanır. Bu bileşenler tork sağlasa da, boşluk, uyumluluk ve periyodik hatalar getirirler, bu da konumlandırma stabilitesini azaltır ve tozlu ortamlarda veya yüksek döngü oranlarına sahip ortamlarda sık bakım gerektirir.
VARS0350-060-00A, bir motor ve bir redüktör kombinasyonunu tek bir doğrudan tahrik elemanı ile değiştirir. Bobin, uygulanan akıma orantılı olarak anında tork üretir, bu da kontrol döngüsünün 60 derecelik hareket aralığının tamamında pürüzsüz, yüksek stabil hareket elde etmesini sağlar.
3,5 N·m'lik tepe torku ve 1,14 N·m'lik sürekli torku ile bu döner aktüatör, yüksek ataletli yükleri hızla hızlandırabilir ve mekanik frenlemeye gerek kalmadan kararlı bir konumu korumak için harici bozulmalara direnebilir.
Geniş strok kapasitesi, birçok uygulamada çok turlu dişli tahriklerine olan ihtiyacı ortadan kaldırırken, boşluksuz manyetik kuplaj, valf dozajlama, anten yönlendirme ve ayna gimbal kontrolü gibi süreçlerde çift yönlü tekrarlanabilirliği artırır. Aşınmaya eğilimli şanzıman bileşenleri olmadığından, bu çözüm arıza süresini azaltır ve bakımı basitleştirir - bu, fabrikalarda, araçlarda veya havacılık test tezgahlarında 7/24 çalışan ekipmanlar için özellikle önemlidir.

Özellikler

Uygulama

Bu ses bobini aktüatörü, büyük açıklıklı lazer sistemlerinde, teleskop ışın kılavuzlarında ve optik izleme yuvalarında ayna konum aktüatörü olarak, ayrıca yakıt, soğutucu ve proses gazlarının dozajlanması için döner valf aktüatörü olarak hizmet verebilir. 60 derecelik stroku ve yüksek stabilitesi, yapısal titreşim kontrolünde sönümleme aktüatörü, takım tezgahlarında döner konumlandırma sistemleri ve insansız hava araçlarında (İHA) uçuş kontrol aktüatörleri olarak kullanıma da uygundur.
Bu ses bobini motoru, yarı iletken, otomotiv, endüstriyel ve havacılık endüstrilerinde yaygın olarak kullanılmaktadır ve geniş açılı, yüksek torklu, boşluksuz döner platform gerektiren her yerde kullanılabilir. Anma sürekli tork aralığında, motor sürekli salınımı destekler, bu da onu kontur tarama ve test için uygun hale getirir; sağlam gövdesi mobil kurulum ortamlarındaki şoklara ve titreşimlere dayanabilir.

SSS

S1: VARS0350-060-00A hangi yükleri sürebilir?

3,5 N·m tepe torku ve 25 °C'de 1,14 N·m sürekli torku ile aktüatör, orta ataletli aynaları, vanaları ve vinçleri sürer. Kesin ivme, yük ataletine ve sürücüden gelen mevcut akıma bağlıdır.

S2: Bu modelin toplam stroku nedir?

Toplam strok 60 derecedir, bu da VARS serisindeki en genişlerden biridir. Daha küçük bir aralık gerektiren uygulamalar için hem mekanik hem de elektriksel açı sınırlaması mevcuttur.

S3: Bir tutma pozisyonunda yüksek stabilite nasıl elde edilir?

Stabilite, doğrudan tahrikli ses bobini prensibinden gelir: tork, sürtünme, boşluk veya dişli etkisi olmadan akımla orantılıdır, bu nedenle kapalı döngü bir kontrolör, avlanma olmadan şaftı strok içindeki herhangi bir açıda rijit bir şekilde tutabilir.

S4: Teslimat süreleri ve özelleştirme seçenekleri nelerdir?

Minimum sipariş miktarı 1 adettir. Numuneler 3-5 iş günü içinde, üretim siparişleri ise 15-25 gün içinde teslim edilir. OEM gereksinimleri için özel strok, sürüş voltajı, şaft konfigürasyonu ve montaj boyutları mevcuttur.
